Перед нами еще один блок питания для высокопроизводительных компьютеров под маркой Formula V Line, но теперь не «золотой», а «платиновой» категории. FV-1000PM — средняя модель серии, в которую также входят устройства мощностью 850 и 1 200 Вт.
⇡#Технические характеристики, конструкция, цена

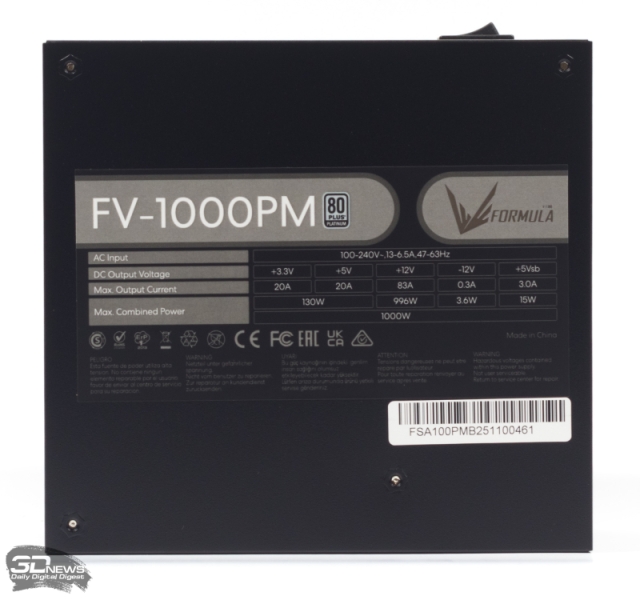

Герой обзора обладает сертификатом 80 PLUS Platinum и, как утверждает производитель, соответствует требованиям стандарта ATX 3.1. Вся паспортная мощность доступна по линии 12 В. В свою очередь, малые линии 3,3 и 5 В обладают неожиданно высокой совокупной мощностью 130 Вт.

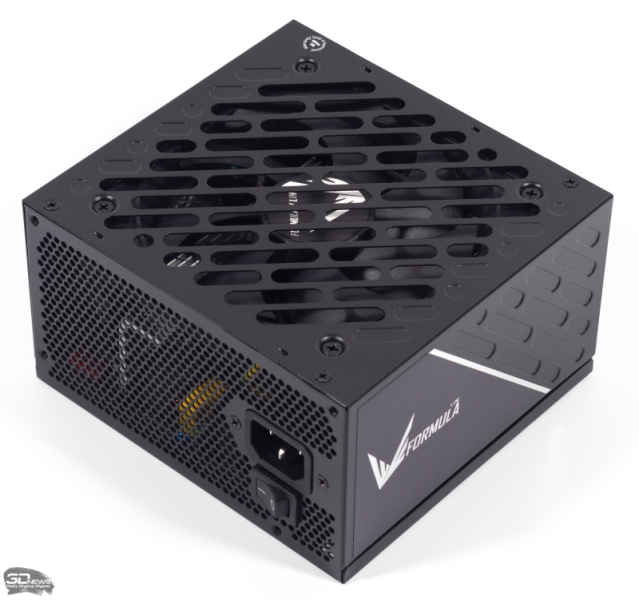

Блок питания собран в корпусе небольшой глубины — 150 мм, который продувает вентилятор типоразмера 120 мм. Последний начинает вращаться лишь при достижении определенной выходной мощности и температуры компонентов, режим постоянного активного охлаждения не предусмотрен. FV-1000PM поставляется в белом или черном цветовом исполнении и на вид почти не отличается от FV-1000GM — уже знакомой нам «золотой» модели того же производителя.

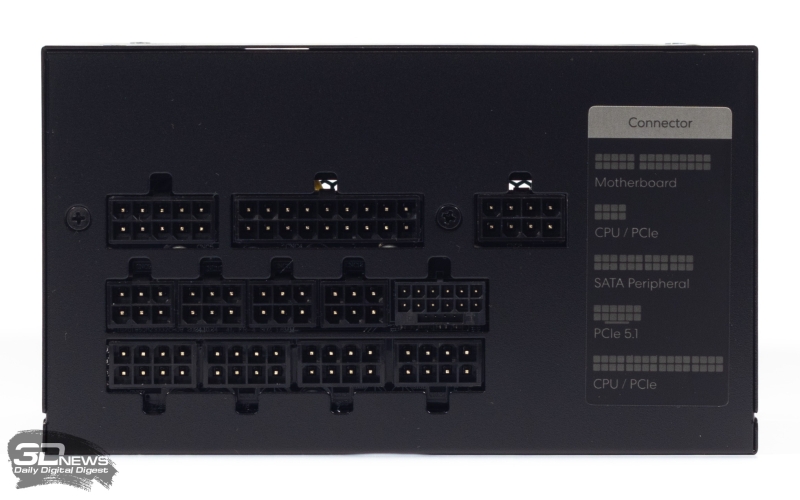

Коммутационная панель несет один разъем 12V-2×6 и привычное число универсальных 12-вольтовых разъемов — пять. Выход 12V-2×6 определенно является приоритетным способом питания видеокарты.
| Тип кабеля | Количество кабелей | Конечных разъемов на кабеле | Длина до первого разъема, мм | Сечение проводников |
|---|---|---|---|---|
| 24-контактный | 1 | 1 | 600 | 18AWG |
| EPS12V | 2 | 1 (2 × ATX12V) | 650 | 18AWG |
| 12V-2×6 | 1 | 1 | 600 | 16/24AWG |
| PCI Express (6+2) | 3 | 1 | 600 | 18AWG |
| SATA | 2 | 4 | 450 | 18AWG |
| Molex | 1 | 3 | 500 | 18AWG |

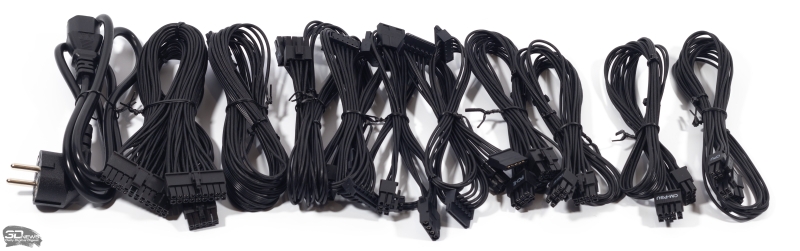

А вот и первое существенное отличие FV-1000PM от FV-1000GM: кабели тут не ленточные, а с имитацией индивидуальной оплетки. Сечение проводников соответствует 18AWG (за исключением кабеля 12V-2×6 с типичным сечением 16AWG). Три кабеля для питания устройств PCI Express старого образца несут по одному разъему 6+2. К магниту проводники не притягиваются.
В период работы над обзором Formula V Line FV-1000PM можно было купить за сумму от 11 440 руб. Устройство сопровождается 10-летней гарантией производителя.
⇡#Внутреннее устройство

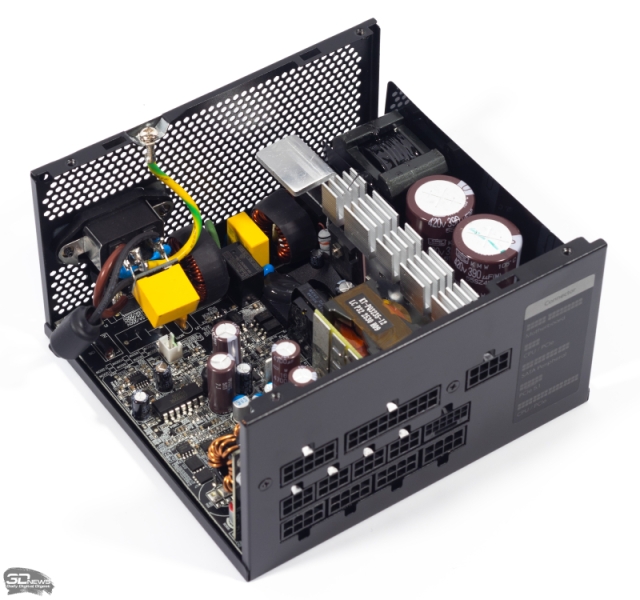

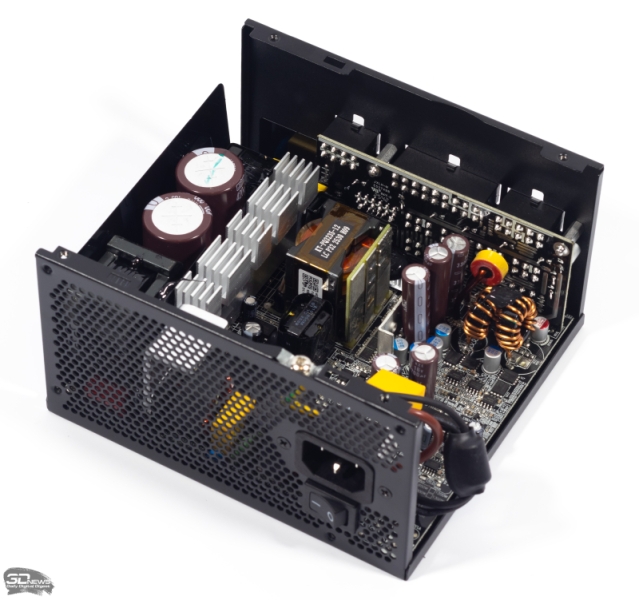

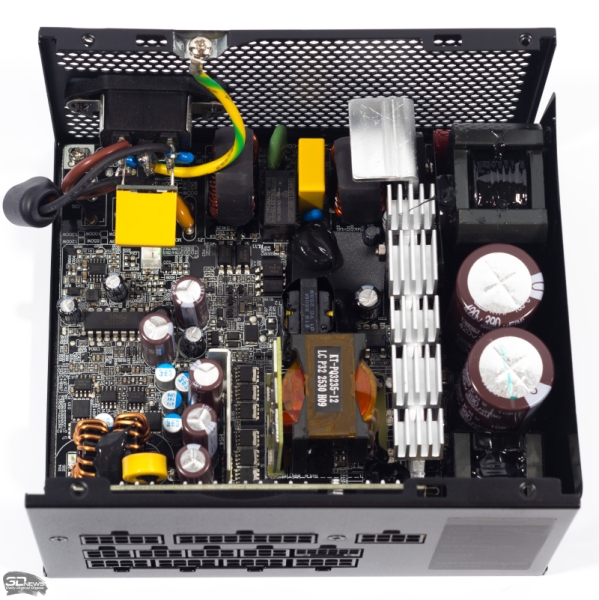

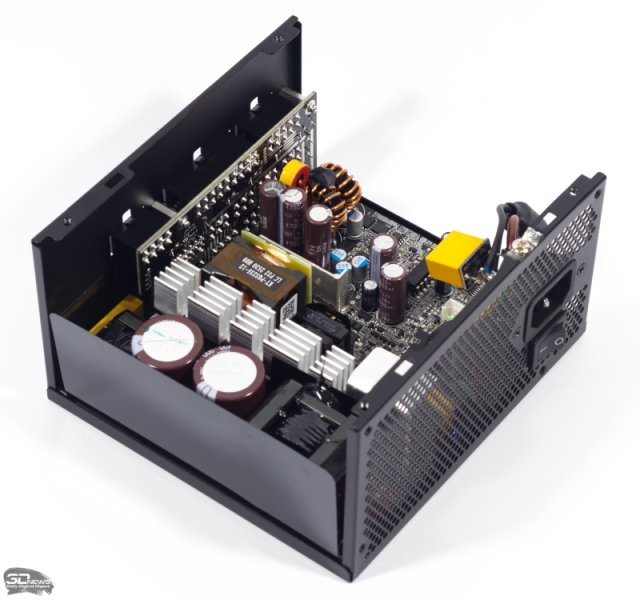

Герой обзора не только снаружи, но и внутри очень похож на родственную «золотую» модель под маркой Formula V Line. Производителем платформы также является фирма Dongguan SANR Electronic Technology. Разница между моделями FV-1000GM и FV-1000PM лишь в выборе определенных компонентов. К примеру, «платиновый» блок питания комплектуется только японскими электролитическими конденсаторами, а емкость конденсаторов в цепи PFC увеличили с 330 до 390 мкФ.
На входе БП расположен двухкаскадный фильтр электромагнитных помех, варистор для защиты от скачков напряжения, а также ограничитель пускового тока на основе NTC-термистора и реле.
Хотя в «платиновой» категории встречаются блоки питания с основным преобразователем полномостовой топологии, здесь используется полумост с LLC. На вторичной стороне установлены синхронные выпрямители, а малые линии 3,3 и 5 В формируются из 12 В с помощью преобразователей постоянного тока.
Электролитические конденсаторы изготовлены японскими фирмами Nippon Chemi-con и Rubycon.

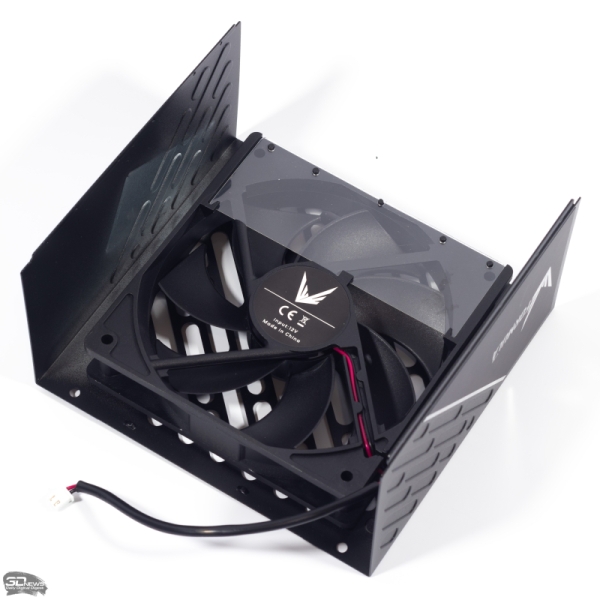

Про вентилятор типоразмера 120 мм известно лишь то, что он работает на гидродинамическом подшипнике.
⇡#Методика тестирования

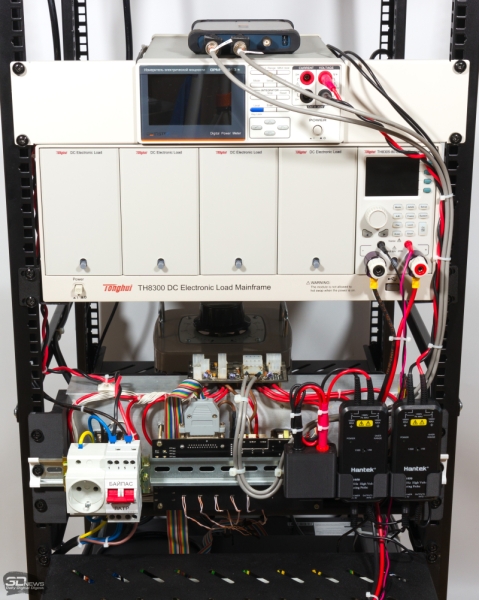

Оборудование:
- многоканальная электронная нагрузка PSU-Test-950W от компании «МикроДип»: четыре канала с током вплоть до 30 А для линий 12, 5 и 3,3 В, канал с током вплоть до 5 А для линии дежурного питания 5 В (максимальная совокупная мощность — 994 Вт);
- шасси для электронных нагрузок Tonghui TH8300 и модульная нагрузка Tonghui TH8305-80-80 мощностью 500 Вт для линии 12 В;
- измеритель мощности GW Instek GPM-78213;
- осциллограф OWON VDS1022I;
- высоковольтные изолированные дифференциальные щупы Hantek HT8050;
- резистивные (т. н. Z0) щупы: коаксиальный кабель RG-58, резистор 455 Ом последовательно, оконечное согласование 50 Ом;
- ИБП Ippon Innova RTB 3000 в режиме постоянной частоты как квазиэталонный источник питания (U ≈ 230 В, f ≈ 50 Гц, крест-фактор ≈ 1,45, КНИ ≈ 1,48 %). К ИБП не подключены какие-либо другие потребители, помимо испытуемого устройства;
- лазерный тахометр DT2234A.
Процедура тестирования многолинейных блоков питания стандарта ATX включает следующие испытания.
Режим ожидания
Сигнал PS_ON# неактивен, отсутствует нагрузка на линию дежурного питания 5 В.
Измеряемые параметры:
- коэффициент полезного действия;
- коэффициент мощности.
Нагрузка на линию дежурного питания 5 В
Сигнал PS_ON# неактивен, мощность линии дежурного питания 5 В варьирует от 1 Вт до максимальной величины (в пределах спецификаций испытуемого устройства) с шагом 1 Вт.
Измеряемые параметры:
- коэффициент полезного действия;
- коэффициент мощности;
- напряжение линии дежурного питания 5 В.
Стандарт ATX допускает отклонение напряжения линии дежурного питания 5 В от эталона на величину от −5 до +5 %.
Перекрестная нагрузка
Целью кросс-нагрузочного тестирования является измерение рабочих параметров испытуемого устройства при множестве различных комбинаций мощности линий (в пределах спецификаций блока питания и электронных нагрузок). Выполняются следующие разновидности кросс-нагрузочных тестов:
- максимальный ток каждой линии (исключая линию дежурного питания 5 В) без нагрузки на другие линии;
- максимальная совокупная мощность малых линий 3,3 и 5 В при максимальном токе одной из них и максимальном токе линии дежурного питания 5 В. Остаток полной мощности испытуемого устройства исчерпывается за счет нагрузки на линию 12 В;
- мощность линии 12 В варьирует от 0 до максимума с шагом 100 Вт, а совокупная мощность линий 5 и 3,3 В — от 0 до максимума с шагом 20 Вт. Токи линий 5 и 3,3 В равны. Для достижения максимальной мощности могут вводиться дополнительные шаги.
Измеряемые параметры:
- коэффициент полезного действия;
- коэффициент мощности;
- скорость вращения вентилятора испытуемого устройства (если блок питания имеет полупассивный режим охлаждения, он всегда включается);
- напряжение линий.
Стандарт ATX, начиная с версии 3.0, допускает отклонение напряжения 12 В от эталона на величину от −7 до +5 %, а остальных линий — от −5 до +5 %.
Пульсации напряжения постоянного тока
Тестирование выполняется при следующих условиях (в пределах спецификаций испытуемого устройства и электронных нагрузок):
- максимальный ток каждой линии (исключая линию дежурного питания 5 В) без нагрузки на другие линии;
- максимальная совокупная мощность малых линий 3,3 и 5 В при максимальном токе одной из них и максимальном токе линии дежурного питания 5 В. Остаток полной мощности испытуемого устройства исчерпывается за счет нагрузки на линию 12 В.
Измерение размаха пульсаций напряжения производится с помощью осциллографа с полосой пропускания 26 МГц и резистивных щупов. Согласно требованиям стандарта ATX параллельно с нагрузкой к каждой из линий подключен электролитический конденсатор емкостью 10 мкФ и керамический конденсатор емкостью 0,1 мкФ.
Результатом теста является максимум полученных значений для каждой линии при тестовых условиях. Допустимый размах пульсаций на линии 12 В составляет 120 мВ, а на других линиях — 50 мВ.
Удержание напряжения постоянного тока после обрыва питания
Устанавливается максимальная мощность линии 12 В и максимальная совокупная мощность линий 5 и 3,3 В (в пределах спецификаций испытуемого устройства и электронных нагрузок). Затем питание испытуемого устройства отключается рубильником, а с помощью осциллографа измеряется промежуток времени между последним нулевым значением напряжения переменного тока и моментом, когда напряжение линии 12 В опустилось до минимально приемлемой величины (11,16 В), — hold-up time.
Стандарт ATX вплоть до версии 3.0 предъявляет требование в 17 мс к hold-up time под максимальной нагрузкой на блок питания. В стандарте ATX 3.1 это значение понижено до 12 мс, а 17 мс являются рекомендательной величиной под нагрузкой в 80 % номинальной мощности.
Скорость вращения вентилятора
В ходе всех тестов перекрестной нагрузки измеряется скорость вращения вентилятора испытуемого устройства. Результаты фиксируются после стабилизации скорости при каждом изменении мощности нагрузки.
Источники
- ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide;
- Intel Desktop Platforms Power Supply Test Plan;
- The Complete Cybenetics Test Protocol, Including Energy Efficiency, Output Noise, And Overall Performance Calculation of AC-DC Power Supplies.
Также рекомендуем читателям нашу статью «Устройство компьютерных блоков питания и методика их тестирования». Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.
⇡#Результаты тестирования
Режим ожидания
Потребляемая мощность блока питания без полезной нагрузки и активного сигнала PS_ON# равна 0,375 Вт — это нормальный результат.
| Режим ожидания | |
|---|---|
| P (⏦), Вт | λ |
| 0,375 | 0,006 |
Дежурное питание 5 В
Линия дежурного питания допускает отклонение напряжения от эталона 5 В не более чем на 2% и отличается неплохим КДП — от 74 до 76 %.
| Дежурное питание 5 В | ||||||
|---|---|---|---|---|---|---|
| P (задан.), Вт | U, В | I, А | P (⎓), Вт | P (⏦), Вт | КПД, % | λ |
| 5 | 5,00 | 0,95 | 4,80 | 6,51 | 74 | 0,11 |
| 10 | 4,97 | 1,95 | 9,70 | 12,79 | 76 | 0,21 |
| 15 | 4,94 | 2,95 | 14,58 | 19,34 | 75 | 0,29 |

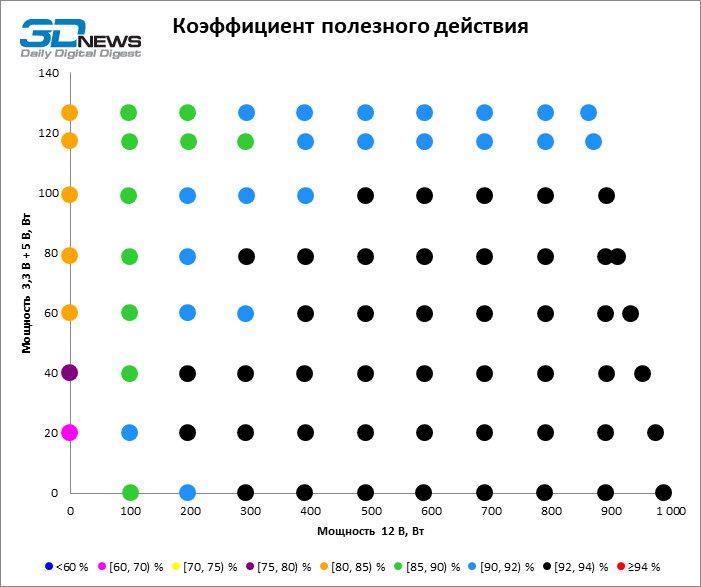

КПД и коэффициент мощности
Несмотря на «платиновый» сертификат, по этим характеристикам герой обзора почти не отличается от «золотой» модели FV-1000GM: средняя и максимальная величины КПД во всех тестах равны 90 и 94 % соответственно, а коэффициент мощности не превышает 0,97.

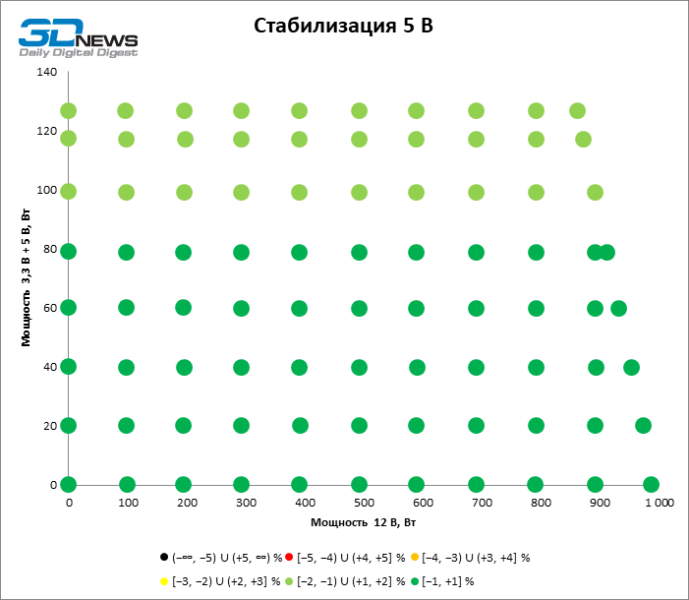

Стабилизация напряжений

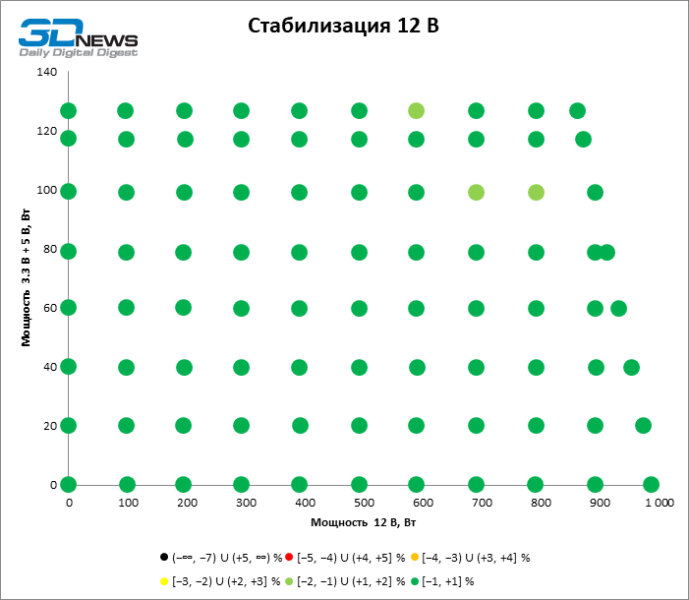

Чем FV-1000PM выгодно отличается от FV-1000GM, так это стабилизацией напряжений. Напряжение 5 В отклоняется от эталона не более чем на 3 %, а остальные — yf 2 %.
| Перекрестная нагрузка (максимальная мощность линий) | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (задан.), Вт | 3,3 В | 5 В | 12 В 1 | 12 В 2 | 12 В 3 | Дежурное 5 В | P (⎓), Вт | P (⏦), Вт | КПД, % | λ | Вентилятор, об/мин | ||||||
| U, В | I, А | U, В | I, А | U, В | I, А | U, В | I, А | U, В | I, А | U, В | I, А | ||||||
| 66 | 3,31 | 19,70 | 5,03 | 0,00 | 12,05 | 0,00 | 12,05 | 0,00 | 0,00 | 0,00 | 5,02 | 0,00 | 65,22 | 86,64 | 75 | 0,56 | 872 |
| 100 | 3,34 | 0,00 | 4,86 | 19,72 | 12,05 | 0,00 | 12,05 | 0,00 | 0,00 | 0,00 | 5,01 | 0,00 | 95,75 | 121,90 | 79 | 0,65 | 0 |
| 996 | 3,33 | 0,00 | 5,03 | 0,00 | 11,95 | 20,56 | 11,97 | 20,59 | 12,09 | 41,00 | 5,00 | 0,00 | 987,81 | 1 061,00 | 93 | 0,97 | 1 192 |
| 1 000 | 3,30 | 19,70 | 4,93 | 12,60 | 11,93 | 20,56 | 11,97 | 20,64 | 12,14 | 29,27 | 4,92 | 2,95 | 989,32 | 1 093,00 | 91 | 0,97 | 1 371 |
| 1 000 | 3,31 | 8,89 | 4,87 | 19,72 | 11,93 | 20,61 | 11,97 | 20,64 | 12,13 | 29,27 | 4,92 | 2,95 | 988,05 | 1 086,00 | 91 | 0,95 | 1 361 |
| Перекрестная нагрузка (все тесты) | ||||||
|---|---|---|---|---|---|---|
| 3,3 В | 5 В | 12 В | Дежурное 5 В | КПД, % | λ | |
| U, В | U, В | U, В | U, В | |||
| Макс. | 3,34 | 5,03 | 12,14 | 5,02 | 94 | 0,97 |
| Средн. | 3,32 | 4,96 | 12,01 | 4,97 | 90 | 0,86 |
| Мин. | 3,30 | 4,86 | 11,93 | 4,92 | 60 | 0,33 |
Размах пульсаций напряжения
Размах пульсаций также уменьшился по сравнению с FV-1000GM: Vpp линии 12 В лежит в пределах 34, а остальных линий — 28 мВ.
| Размах пульсаций напряжения | ||||||||
|---|---|---|---|---|---|---|---|---|
| P (задан.), Вт | 3,3 В | 5 В | 12 В | Дежурное 5 В | ||||
| I, А | Vpp, мВ | I, А | Vpp, мВ | I, А | Vpp, мВ | I, А | Vpp, мВ | |
| 66 | 19,70 | 16 | 0,00 | 24 | 0,00 | 24 | 0,00 | 18 |
| 100 | 0,00 | 22 | 19,72 | 22 | 0,00 | 28 | 0,00 | 20 |
| 996 | 0,00 | 20 | 0,00 | 24 | 82,15 | 32 | 0,00 | 26 |
| 1 000 | 19,70 | 24 | 12,60 | 28 | 70,47 | 34 | 2,95 | 22 |
| 1 000 | 8,89 | 28 | 19,72 | 26 | 70,52 | 32 | 2,95 | 26 |

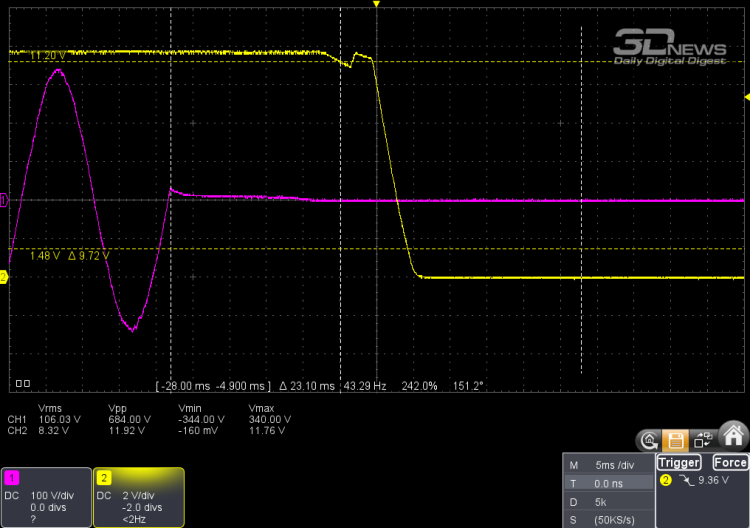

Hold-Up Time
Напряжение линии 12 В держится в референсном коридоре на протяжении 23,1 мс после обрыва питания — это более чем достаточный интервал.
Скорость вращения вентилятора
Самым заметным преимуществом «платиновых» блоков питания является пониженная скорость вращения вентиляторов, а значит, уровень шума. В ситуации исключительной нагрузки на линию 12 В вентилятор Formula V Line FV-1000PM просыпается при выходной мощности в 700 Вт. Максимальная скорость вращения вентилятора составляет чуть больше 1 300 об/мин, но так быстро он вращается лишь под киловаттной нагрузкой с большой долей малых линий 3,3 и 5 В.
| Скорость вращения вентилятора, об/мин | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 140 | 873 | 873 | 886 | 891 | 894 | 970 | 1 083 | 1 161 | 1 253 | Н/Д | 1 323 | |
| 120 | 881 | 886 | 888 | 891 | 894 | 897 | 1 049 | 1 134 | 1 208 | Н/Д | 1 323 | |
| 100 | 877 | 885 | 886 | 890 | 917 | 980 | 1 092 | 1 201 | Н/Д | 1 278 | ||
| 80 | 879 | 883 | 887 | 888 | 1 036 | 1 107 | 1 246 | 1 280 | ||||
| 60 | 886 | 890 | 893 | 893 | 1 002 | 1 091 | 1 226 | 1 264 | ||||
| 40 | 877 | 886 | 888 | 933 | 1 040 | 1 153 | 1 218 | |||||
| 20 | 858 | 861 | 864 | 866 | 1 037 | 1 102 | 1 195 | |||||
| 0 | 850 | 969 | 1 050 | 1 192 | ||||||||
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | Макс. | ||
| Мощность 12 В, Вт | ||||||||||||
⇡#Выводы
Блок питания Formula V Line FV-1000PM — близкий родственник «золотой» модели FV-1000GM, которую мы рассматривали в одном из недавних обзоров. Хотя переход к «платине» на той же OEM-платформе практически не повлиял на КПД, за разницу в стоимости между этими устройствами покупатель получит японские электролитические конденсаторы, улучшенную стабилизацию напряжений, сниженный размах пульсаций и, самое главное, более тихую работу вентилятора.
