Крупнейший в мире производитель чипов памяти Samsung разработал первый в мире прототип 900-слойного чипа памяти, сообщает ETNews — проект призван закрепить лидерство корейского технологического гиганта в данном сегменте.

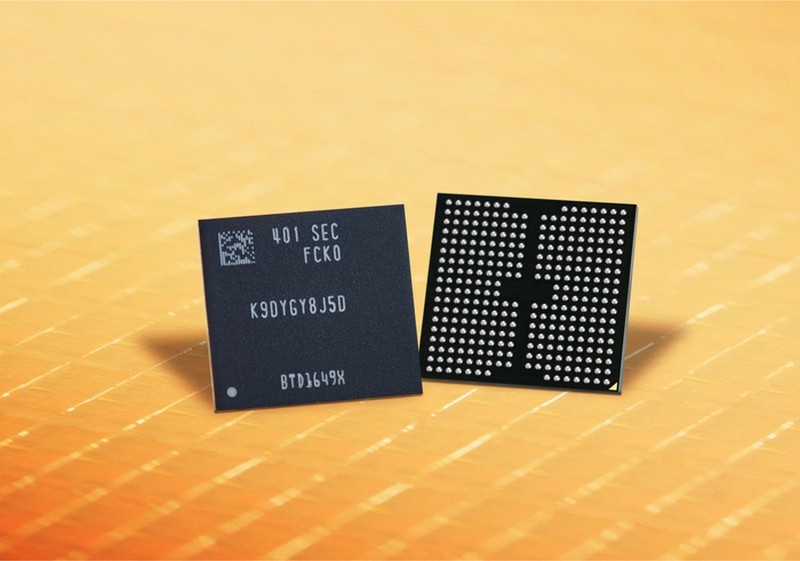

Samsung разработала первый в мире прототип флеш-чипа 3D NAND с 900 слоями
