Обзор и тестирование корпуса SAMA S50 Black: а где в нём место под блок питания?

Совсем недавно мы познакомились с новым корпусом компании DeepCool с оригинальной двухкамерной конструкцией, когда блок питания расположен не внизу или вверху материнской платы, а сбоку от неё. Как оказалось, такая конструкция используется не только этим китайским брендом, но и компанией SAMA в их новом корпусе SAMA S50 Black. Правда, в этом случае «двухкамерность» является следствием не использования панорамного стекла, а просто иной концепции расположения основных компонентов внутри корпуса, нацеленной на обеспечение компактности без потерь во вместительности и в эффективности охлаждения. Что из этого вышло, вы узнаете из нашего сегодняшнего материала.

⇡#Технические характеристики

Название модели	SAMA S50 Black
	[S50-BKAGA4X1-GL]
Форм-фактор корпуса	Mid-Tower
Размеры (В × Ш × Д), мм	475 × 235 × 426
Масса, кг	7,3
Материал панелей	Боковая панель из закалённого стекла толщиной 4 мм, панель из стали 0,7 мм и панели из пластика
Цвет	Чёрный или белый
Материал	Сталь SPCC, пластик ABS, стекло
Штатная система охлаждения	Четыре 120-мм вентилятора: три на передней панели на вдув, один на задней панели на выдув (700–1500 об/мин PWM-регулировка, 66,2 CFM, 1,71 мм H2O, 28.5 дБА, с ARGB-подсветкой)
Отсеки для накопителей	4 × 2,5’’ или 3 × 3,5’’ (возможны комбинации из них)
Слоты расширения, шт.	7 (горизонтальные)
Совместимость с материнскими платами	ATX/micro-ATX/mini-ITX (поддерживается Back-Connect Design)
Порты вводы/вывода	2 × USB 3.0 Type-A;
	1 × USB 3.2 Type-C Gen2×2;
	1 × HD Audio или Mic
Поддержка блоков питания	Любой PS/2-совместимый блок питания
Вместимость: блок питания/CPU-кулер/видеокарта, мм	180 / 165 / 410
Пылевые фильтры, шт.	2 (снизу и сбоку)
Возможность модернизации под СЖО	Нет
Возможность установки вентиляторов	Общее количество может достигать 11 штук, в том числе:
	передняя панель – 3 × 120 мм;
	верхняя панель – 3 × 120 мм;
	задняя панель – 1 × 120 мм;
	нижняя панель – 3 × 120 мм;
	обратная боковая панель – 1 × 120 мм
Возможность установки радиаторов СЖО	Передняя панель: нет;
	верхняя панель – 120 × 120 мм, 240 × 120 мм или 360 × 120 мм;
	боковая панель – нет;
	нижняя панель – нет;
	задняя панель – 120 × 120 мм;
	обратная боковая панель – нет
Дополнительно (особенности)	Панорамная передняя-боковая панель из закалённого стекла (быстросъёмная);
	два быстросъёмных пылевых фильтра;
	контроллер для 6 вентиляторов и подсветки;
	кабель-менеджмент (47 мм за поддоном материнской платы, стяжки и петли)
Гарантия производителя, лет	1
Страна производства	Китай
Розничная стоимость, ₽	6 899

⇡#Упаковка и комплектация

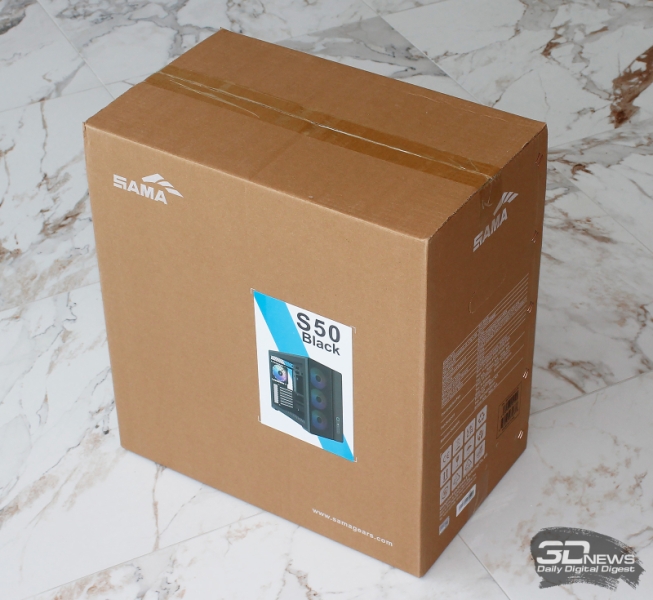

Коробка, в которой поставляется SAMA S50 Black, представляет собой стандартный параллелепипед из плотного рыжего картона с торцевыми ручками для переноски.

Идентифицировать устройство внутри коробки поможет бумажная наклейка на её лицевой стороне и технические характеристики, нанесённые на одном из торцов.

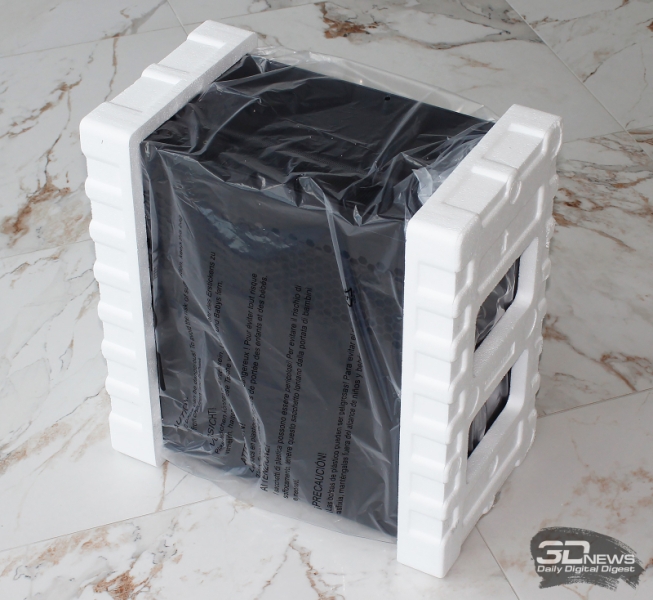

Внутреннюю защиту корпусу обеспечивают две вставки из пенопласта, а от пыли он укрыт полиэтиленовым пакетом.

Это стандартная защита большинства корпусов бюджетного и среднего класса, хотя оболочки из вспененного полиэтилена защищают устройства не в пример лучше пенопласта. Да и столько мелкого мусора после себя не оставляют.

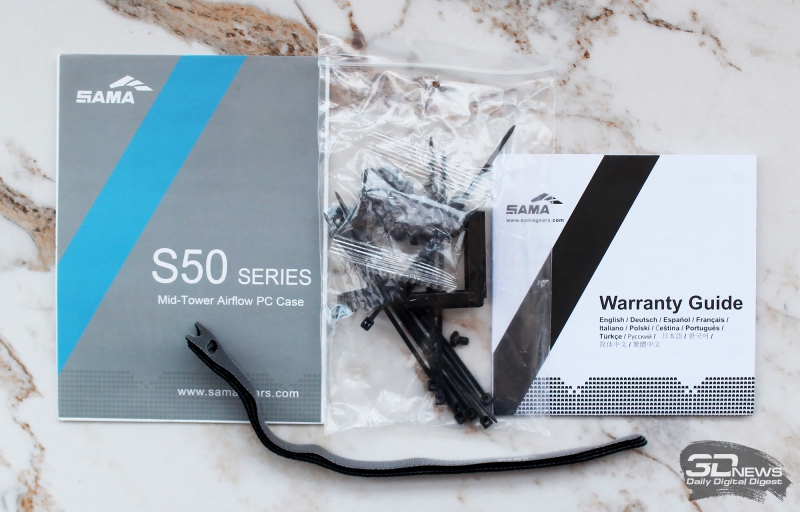

В комплект поставки корпуса входит инструкция по сборке, гарантийная памятка, пакетик с винтами, втулками и пластиковыми стяжками, а также три синтетические стяжки-липучки.

Стоимость корпуса в российских магазинах составляет 6899 рублей. Добавим, что на выпускаемый в Китае SAMA S50 Black предоставляется гарантия сроком 12 месяцев.

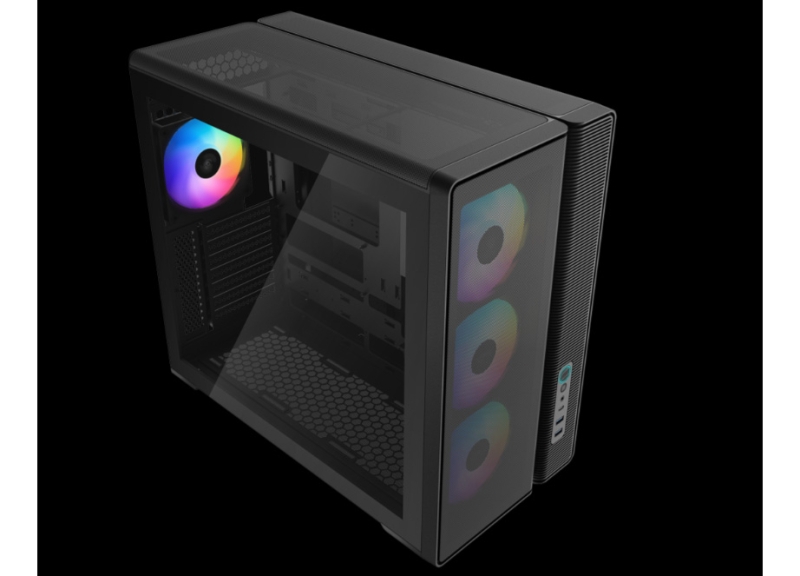

⇡#Дизайн

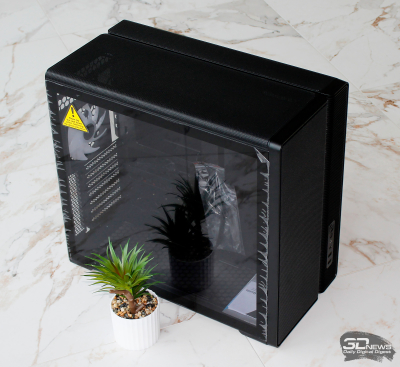

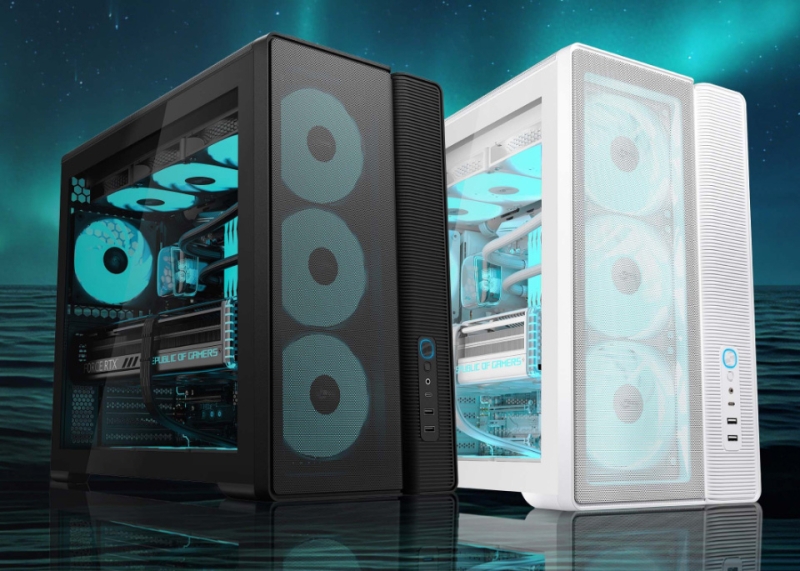

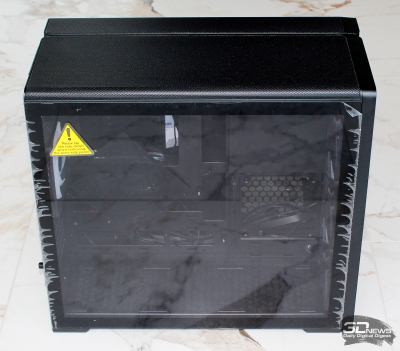

Корпуса модели SAMA S50 выпускаются в чёрном или белом цвете. У нас на тестах Black-версия корпуса в полностью чёрном окрасе.

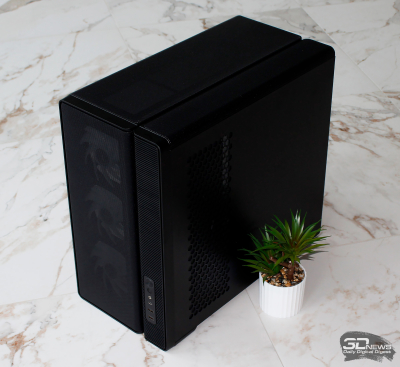

Дизайн у SAMA S50 необычен разделяющей его верхнюю и переднюю панель полосой-углублением, которая как бы отсекает рабочую часть от кабельной с блоком питания. Конечно же, обращает на себя внимание стеклянная боковая панель, заботливо заклеенная плёнкой, и перфорация передней, верхней и боковой панелей.

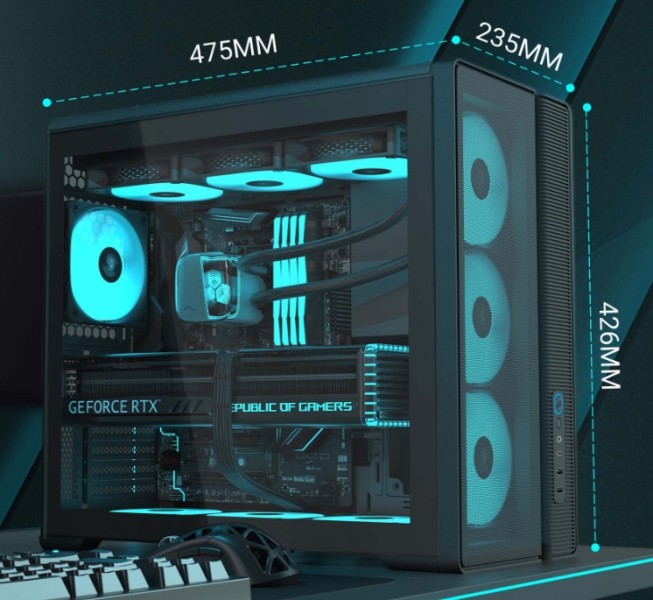

При этом толщина корпуса составляет всего 235 мм, то есть плюс-минус такая же, как и у большинства корпусов форм-фактора Mid-Tower. Что касается длины, то она равна 475 мм, а высота чуть меньше – 462 мм.

Масса SAMA S50 Black равна 7,3 килограмма, что также является стандартным значением.

По используемым материалам: передняя и верхняя панели выполнены из ABS пластика, боковая над рабочей зоной – из закалённого стекла толщиной 4 мм, вторая боковая из стали SPCC толщиной 0,7 мм, как и основание корпуса с самим шасси.

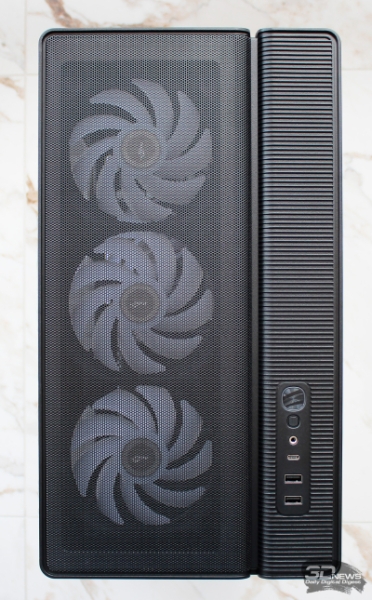

Передняя панель двухсегментная. Основную её площадь занимает вентиляционная решётка, под которой видны три предустановленных вентилятора, а справа от неё размещена декоративная вставка с горизонтальными полосками и панель с кнопками и портами.

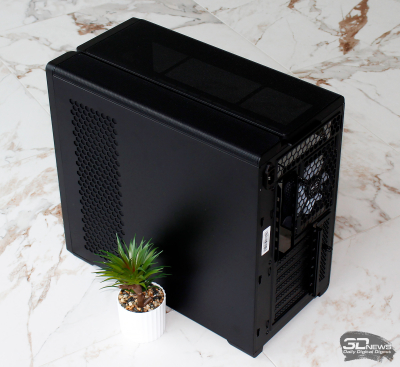

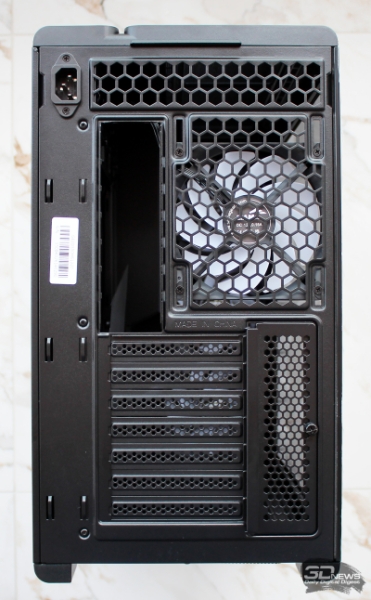

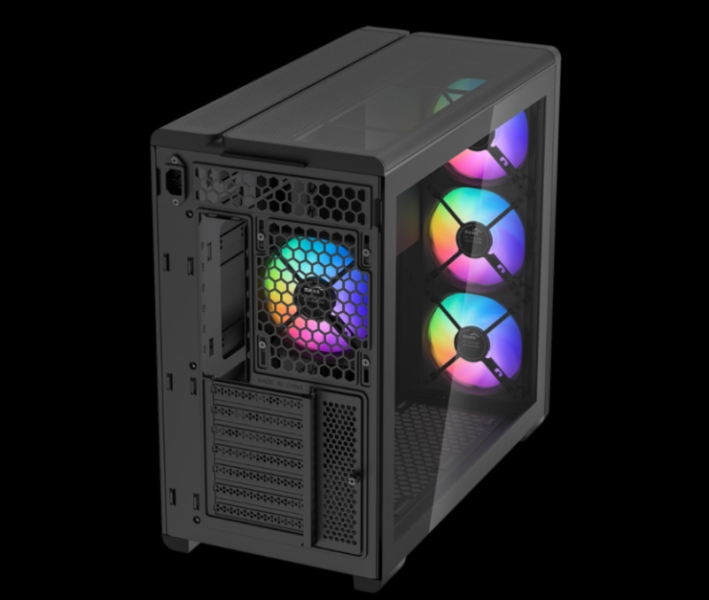

Задняя панель корпуса не менее интересная. Как мы уже сказали выше, здесь вы не увидите привычный проём под блок питания, лишь коннектор для подключения кабеля питания в верхней части. Практически вся площадь задней стенки перфорирована шестигранными отверстиями (сотами) разных размеров: за вентилятором и сверху крупноячеистая сетка, над слотами PCIe среднеячеистая, а сами слоты перфорированы мелкими сотами.

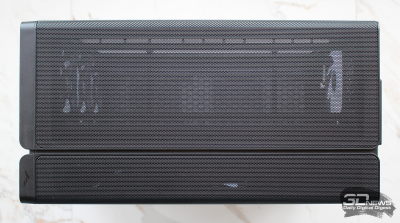

Верхняя панель SAMA S50 Black является продолжением передней и выглядит с ней очень гармонично. Правда, здесь уже перфорированы оба сегмента, а не только основной. Снизу всё просто: вентиляционная решётка, накрытая фильтром от пыли, и четыре съёмные пластиковые ножки.

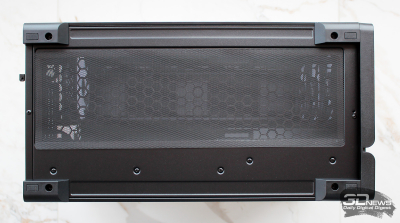

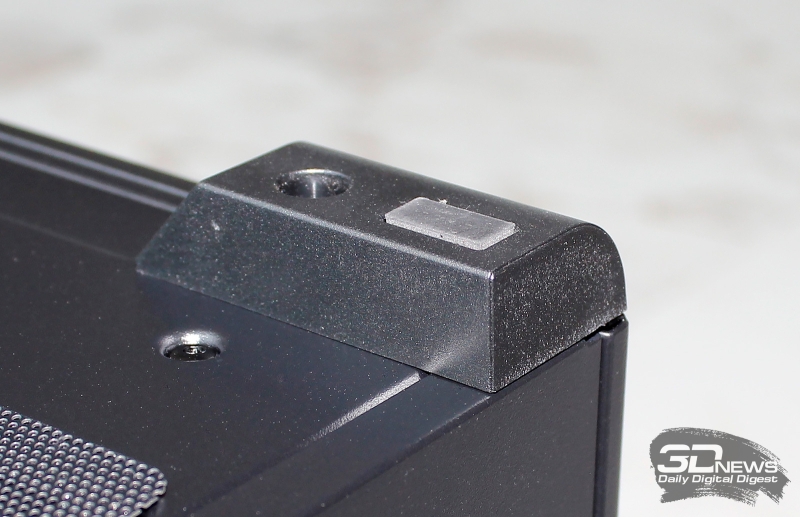

Высота ножек равна 15 мм, на них приклеены миниатюрные демпферы из плотной резины.

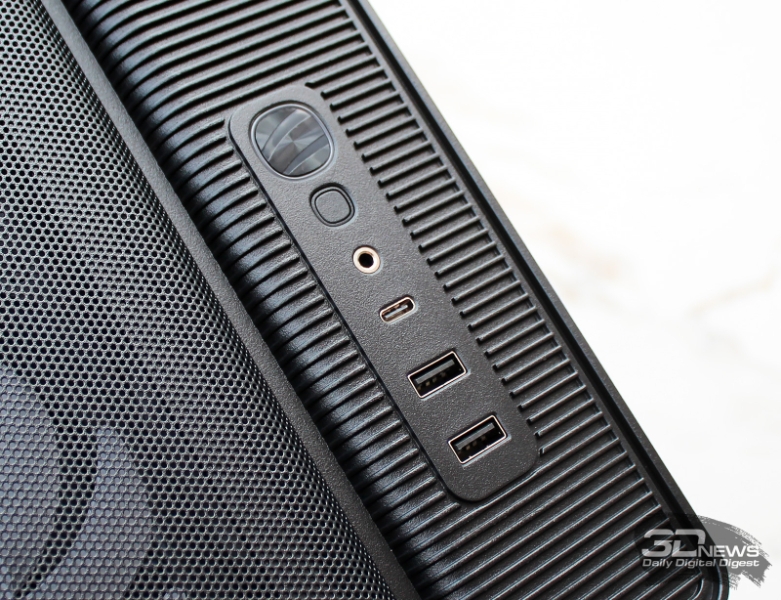

Спереди на корпусе размещены кнопки и порты, сориентированные вертикально.

В их числе большая кнопка включения с подсветкой по периметру, кнопка регулировки подсветки, комбинированный 3,5-мм разъём для наушников или микрофона, один порт USB 3.2 Type-C Gen2×2 и два порта USB 3.0 Type-A.

Отметим, что в целом корпус собран качественно и аккуратно. Материалы тактильно-приятные, все стыки ровные, ничего не перекошено и не дребезжит во время работы вентиляторов и системы в целом.

⇡#Внутреннее строение

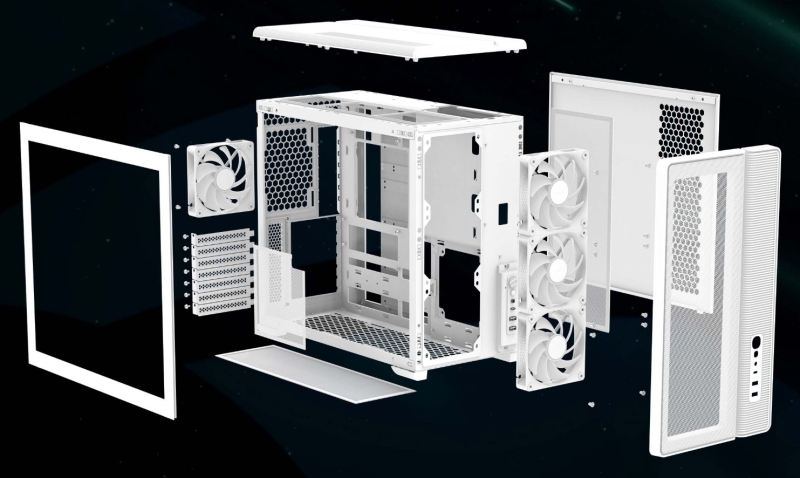

Все съёмные с шасси SAMA S50 Black элементы приведены на следующей схеме.

Примечательно, что чтобы снять с корпуса все основные панели не требуется вообще никаких инструментов. Нижний фильтр крепится на магнитных полосках.

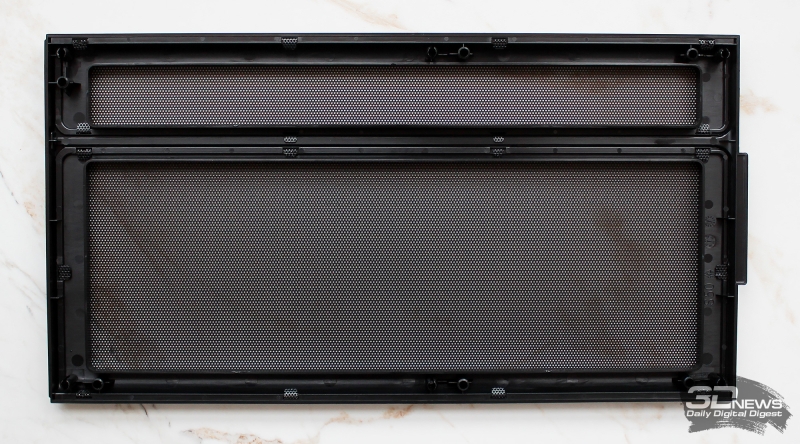

Верхняя пластиковая панель – на фиксаторах, поэтому чтобы её отстегнуть, достаточно несильно потянуть вверх.

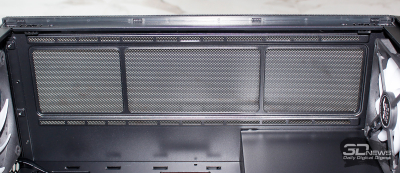

Под ней открывается огромный проём под установку 360-мм радиатора системы жидкостного охлаждения или трёх 120-мм вентиляторов, а рядом виден проём блока питания.

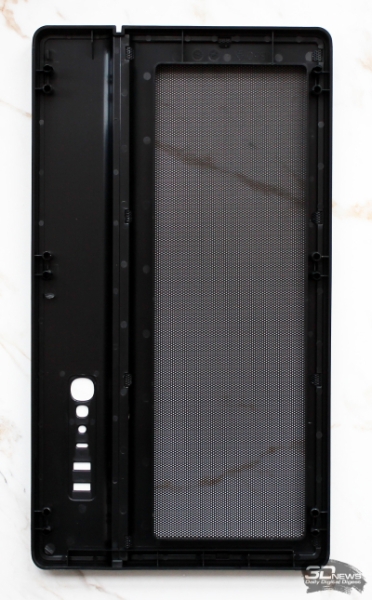

Передняя панель отстёгивается по такому же принципу, как и верхняя, – можно сказать, что в плане быстрой разборки и обеспечения доступа к комплектующим SAMA S50 Black является самым разогнанным корпусом.

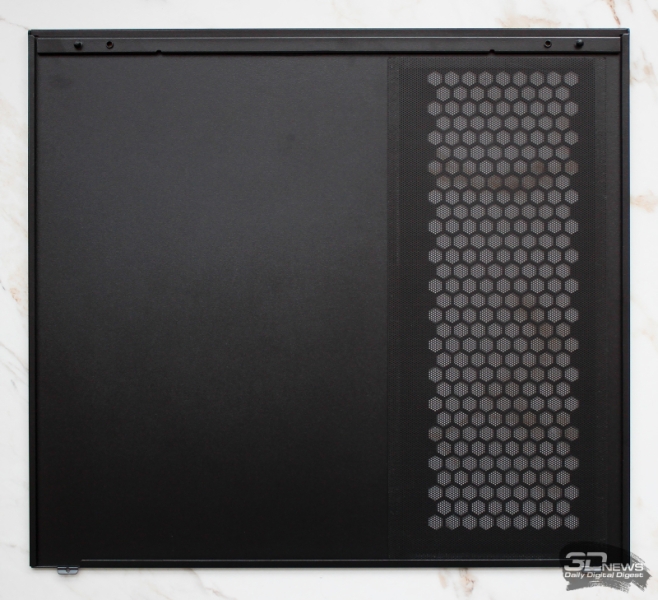

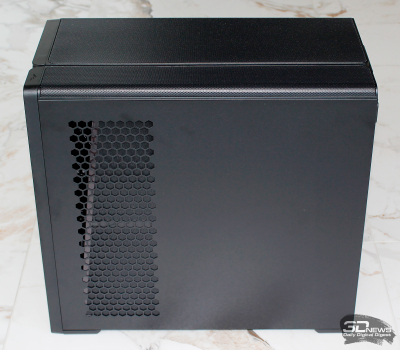

Обе боковые панели – стеклянная и металлическая – также удерживаются зажимными фиксаторами и снимаются без использования инструментов. На обратной боковой панели выделим наличие ещё одного фильтра от пыли с магнитным креплением по периметру.

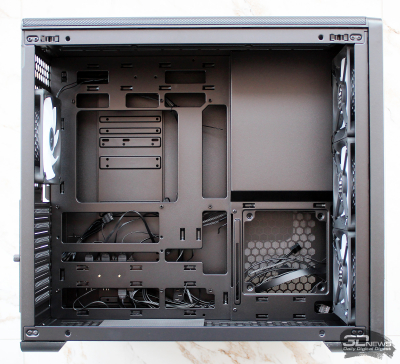

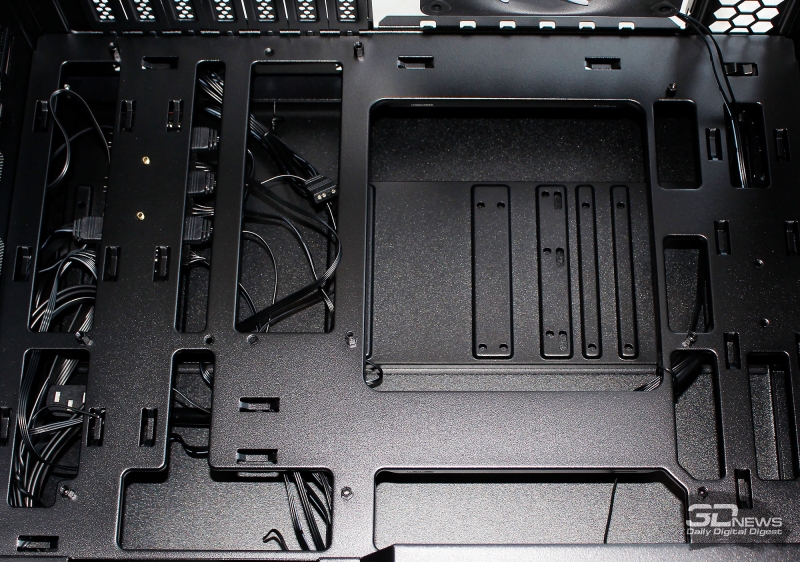

Рабочая зона внутри корпуса максимально просторна. Сразу же отмечаем большое количество кабельных отверстий и петель для стягивания кабелей.

Кстати, сразу обратите внимание на короб в верхней правой части корпуса – именно туда устанавливается блок питания в вертикальной ориентации.

С материнскими платами форм-фактора E-ATX SAMA S50 Black не совместим, зато все остальные платы (ATX, micro-ATX, mini-ITX) корпусом поддерживаются, включая модели с обратным расположением разъёмов (Back-Connect Design).

В корпус могут быть установлены процессорные кулеры высотой до 165 мм и видеокарты длиной до 410 мм. Очень неплохо, если учесть сравнительно-скромные габариты этой модели.

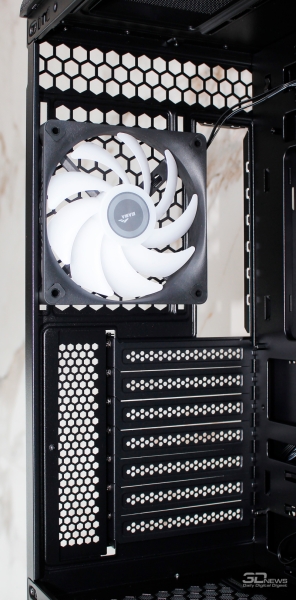

Задняя панель корпуса изнутри выглядит довольно банально, а её оригинальную перфорацию мы уже отмечали ранее.

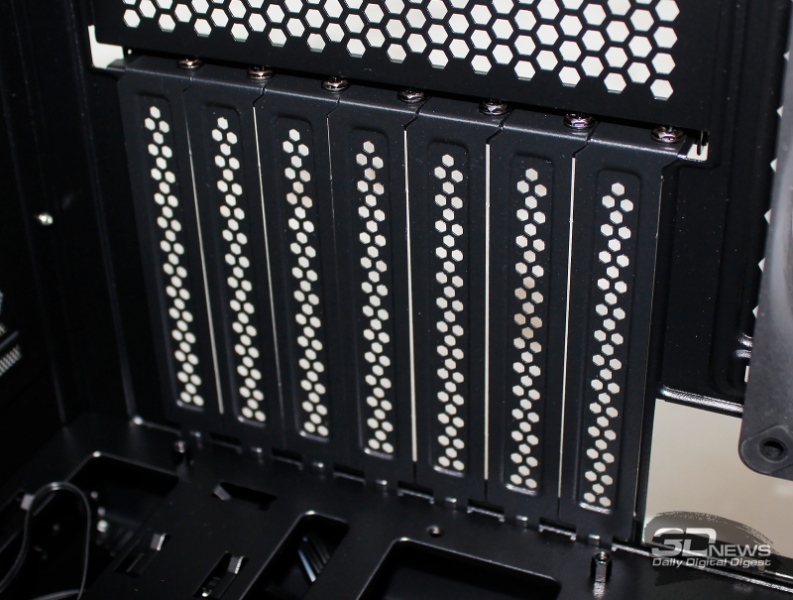

Семь заглушек PCIe-слотов устанавливаются только в традиционной горизонтальной ориентации.

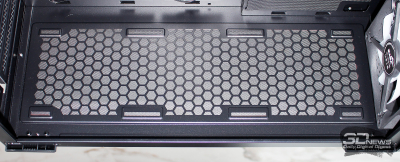

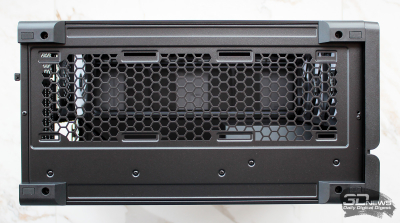

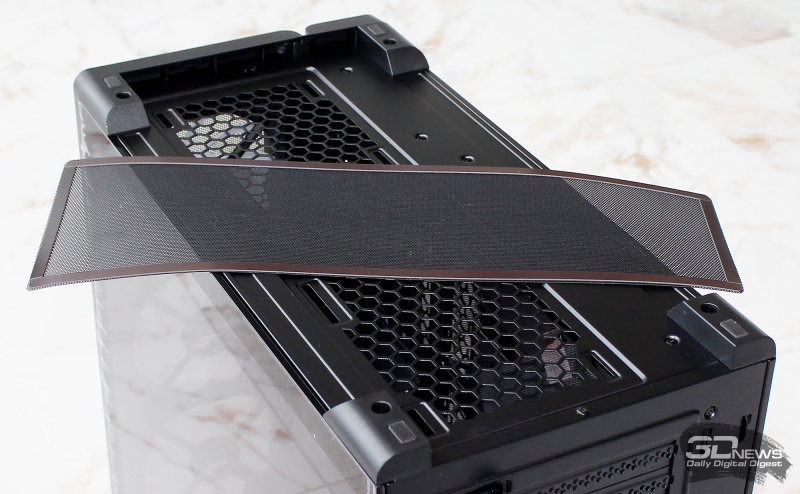

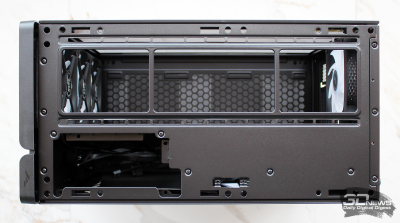

Верхняя и нижняя панели корпуса одинаковы по размерам, но отличаются типом перфорации и прорезями под установку компонентов охлаждения.

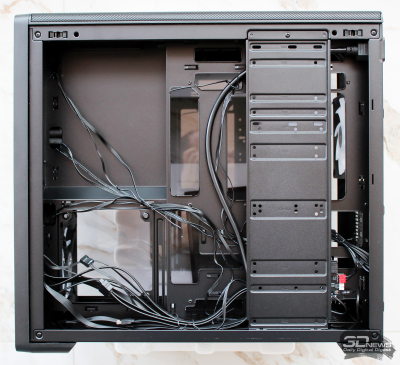

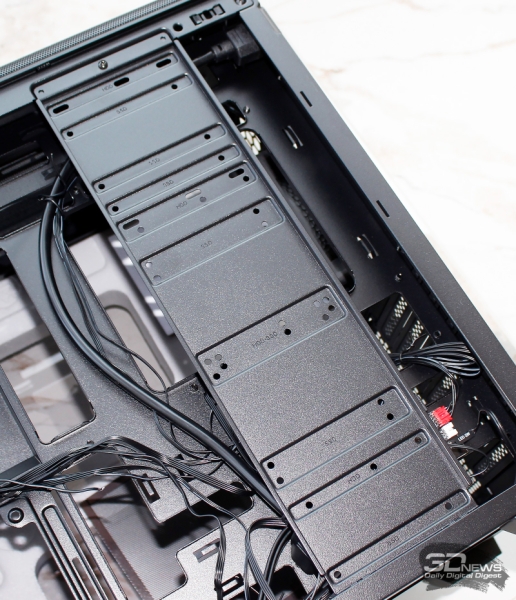

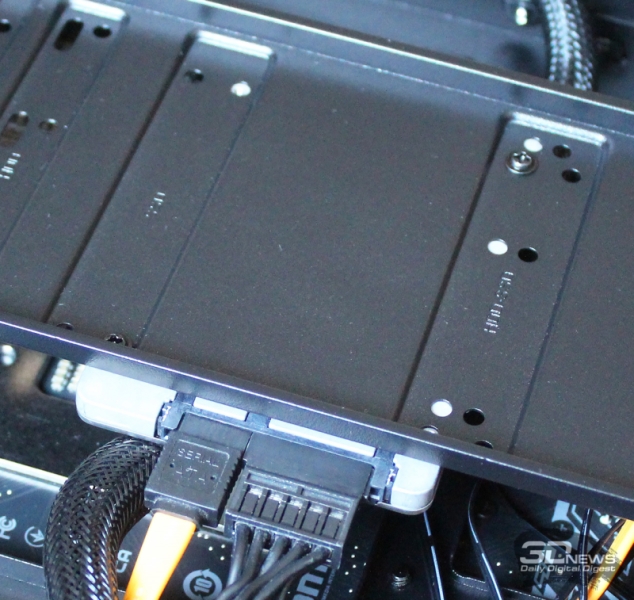

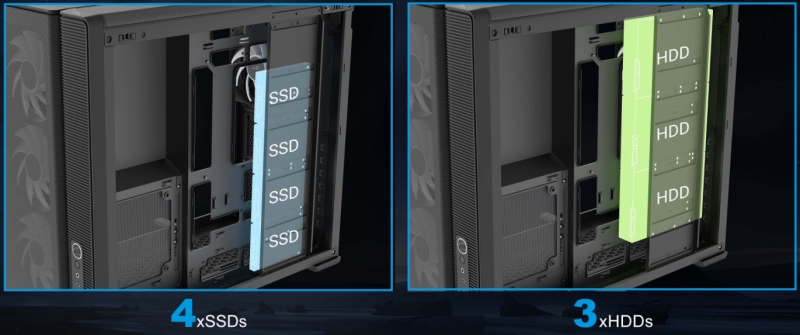

Сразу за поддоном материнской платы установлена вертикальная съёмная пластина для размещения накопителей.

Она закрепляется одним винтом и быстро снимается. На ней можно разместить четыре SSD форм-фактора 2,5 дюйма или три HDD форм-фактора 3,5 дюйма.

Также на ней можно комбинировать диски разных форматов.

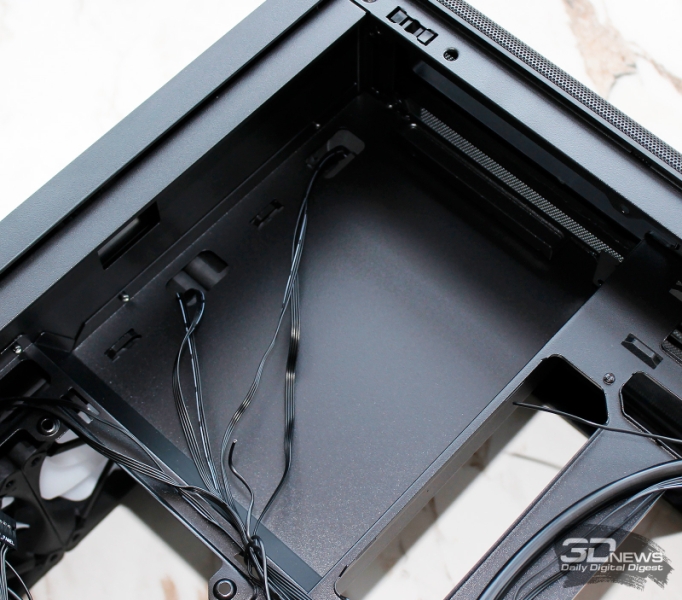

В специальный отсек можно установить блок питания длиной 180 мм, то есть особо мощные версии БП, длина которых более 220 мм, в этот корпус не поставить.

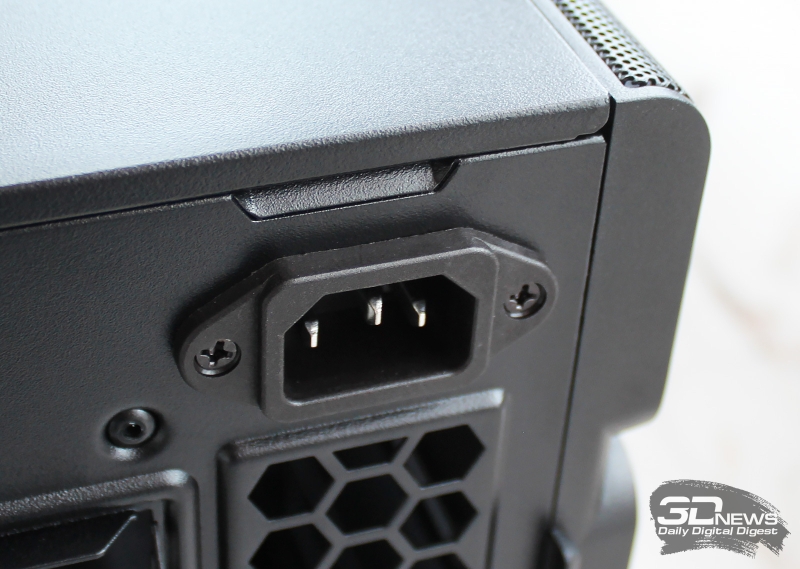

От этого короба внутри корпуса отходит короткий кабель, розетка которого выведена на заднюю панель корпуса.

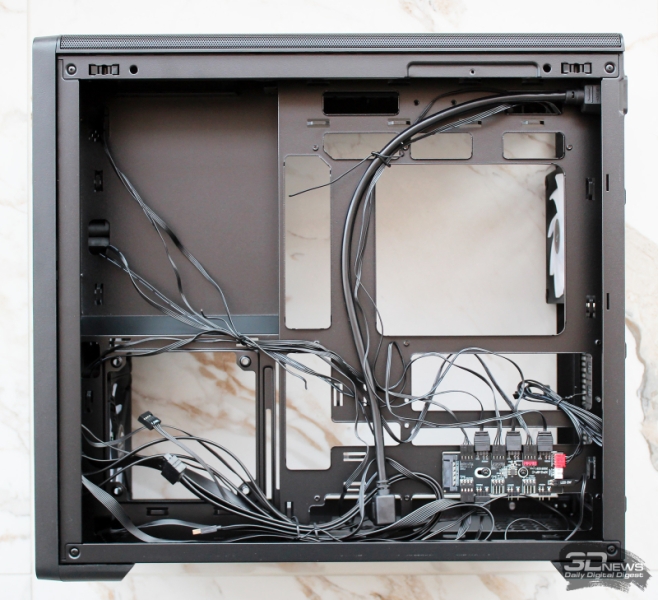

Остальные кабели SAMA S50 Black представляют собой набор коннекторов для портов USB, аудио и кнопки включения.

Ещё остаётся один PWM-кабель 4 pin от контроллера корпусных вентиляторов и кабель для синхронизации ARGB-подсветки.

⇡#Система охлаждения и возможности дооснащения

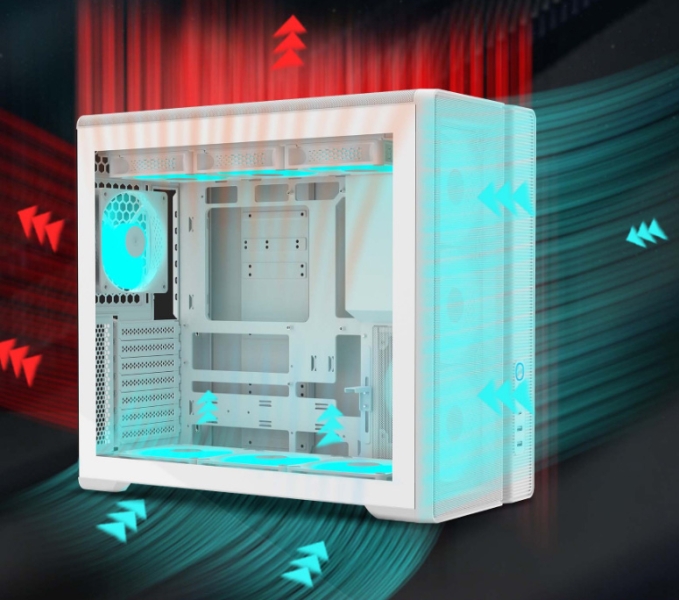

Схему движения воздушных потоков в SAMA S50 Black можно назвать классической: холодный воздух поступает в корпус спереди и снизу, а нагретый выбрасывается назад и вверх.

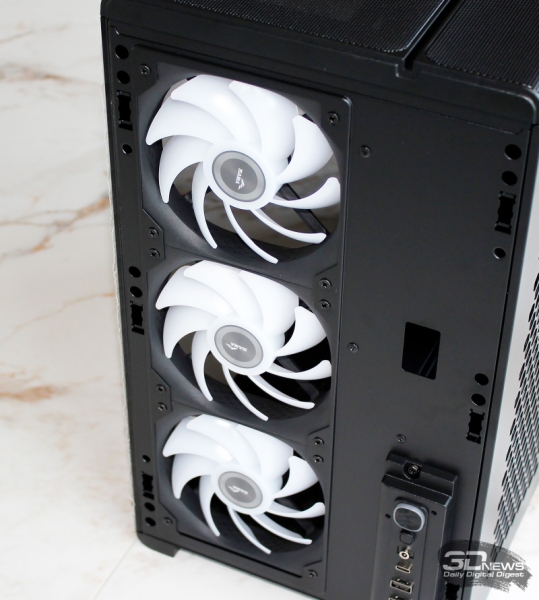

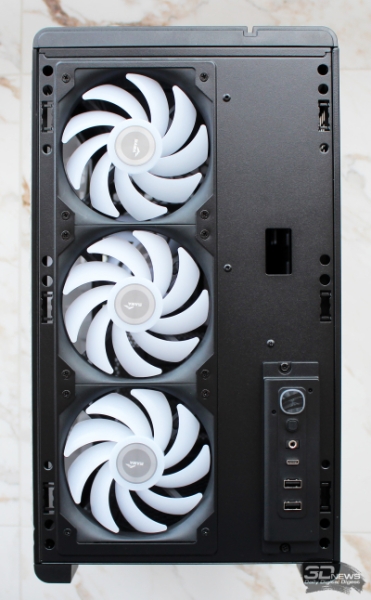

На вдув в корпус работают три 120-мм вентилятора с белыми матовыми крыльчатками.

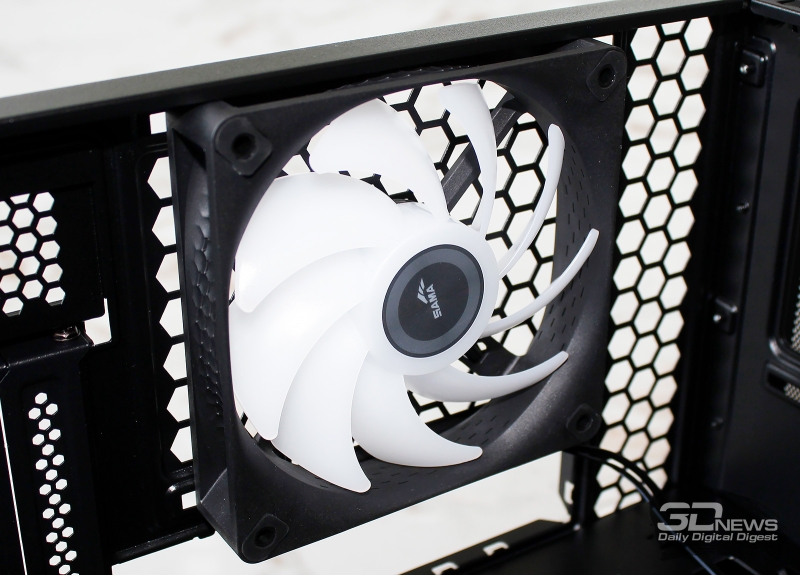

В свою очередь, на выдув установлен только один 120-мм вентилятор на задней стенке.

Поскольку все корпусные вентиляторы работают синхронно с PWM-регулировкой в диапазоне от 700 до 1500 об/мин (66,2 CFM / 1,71 мм H2O / 28,5 дБА), то дисбаланс по вдуваемому и выдуваемому объёму воздушного потока компенсируется перфорацией задней и верхней панелей. По данным мониторинга, максимальная скорость вентиляторов составила не 1500 об/мин, а 1720 об/мин.

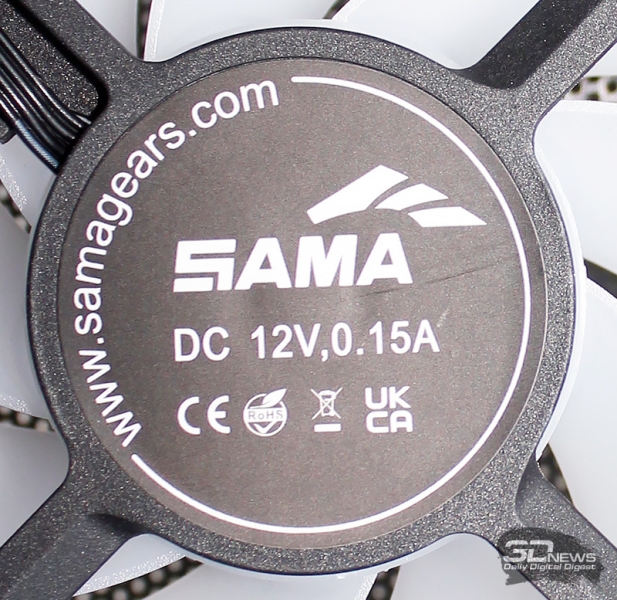

Конструктивно вентиляторы очень похожи на модель SAMA FZ12 ARGB BK, но рамка всё же немного другая, а на статоре маркировка модели не указана.

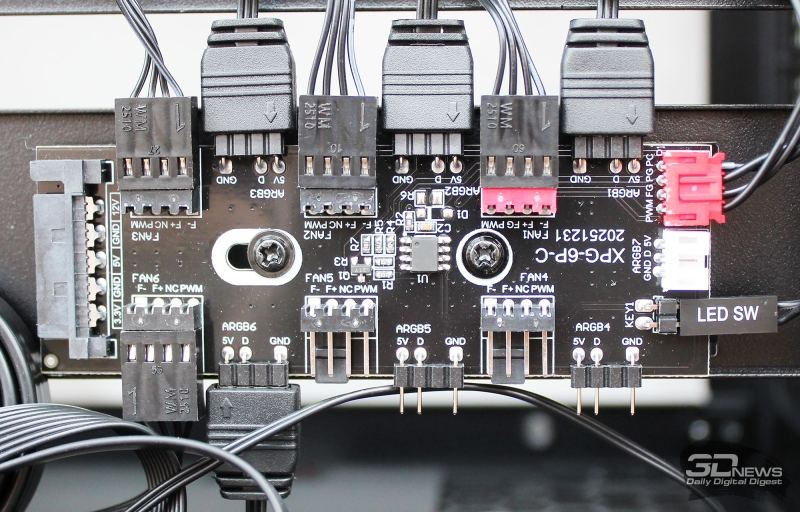

Внутри корпуса спрятался маленький контроллер-хаб для синхронного управления шестью вентиляторами корпуса и их подсветкой.

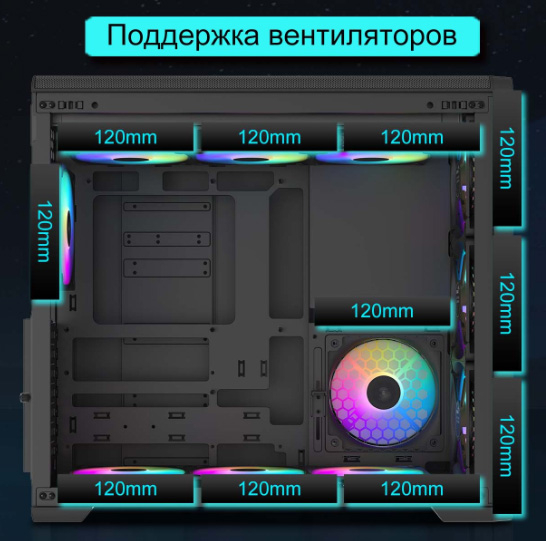

Он требует подключения питания коннектором SATA-типа. Общее же количество 120-мм вентиляторов в SAMA S50 Black может быть равно одиннадцати, а места их установки обозначены на схеме ниже.

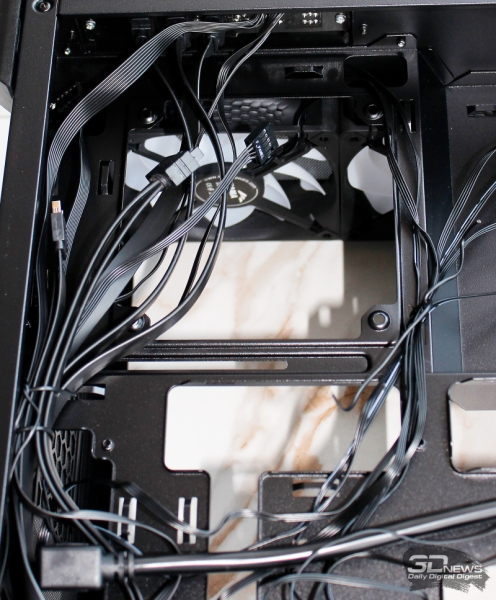

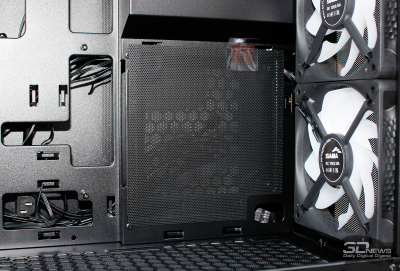

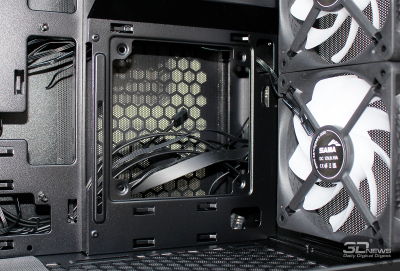

Необычным местом для вентилятора выглядит зона под коробом блока питания с дополнительным фильтром от пыли.

Воздушный поток этого вентилятора может быть направлен вовнутрь корпуса, так и на выброс из него в зависимости от выбранной схемы вентиляции и общего количества «вертушек».

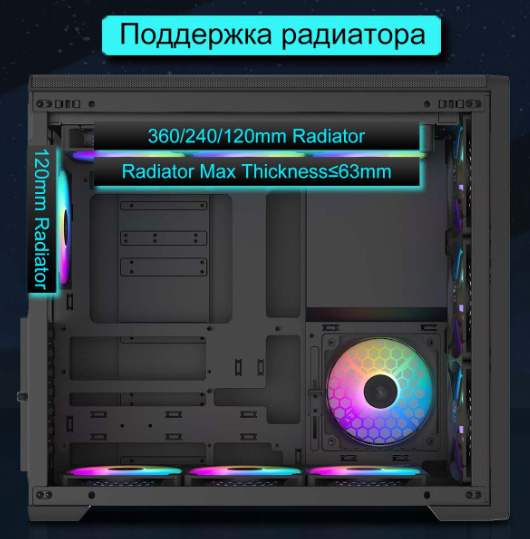

Совместим SAMA S50 Black и с системами жидкостного охлаждения, но в этом плане его возможности обширными назвать нельзя. На верхнюю панель можно установить радиаторы размером до 360 мм, а на заднюю – только 120 мм.

Нижняя и передняя панели для установки СЖО не предназначены, а 140-мм вентиляторы и, соответственно, СЖО такого типоразмера в этот корпус вообще установить нельзя.

⇡#Сборка

Для сборки комплектующих в корпусе SAMA S50 Black никаких специальных навыков не требуется, тем более что в комплекте есть подробная инструкция (на сайте её электронной версии по каким-то причинам нет). Единственный используемый в тестировании накопитель был закреплён почти в центре съёмной панели с обратной её стороны.

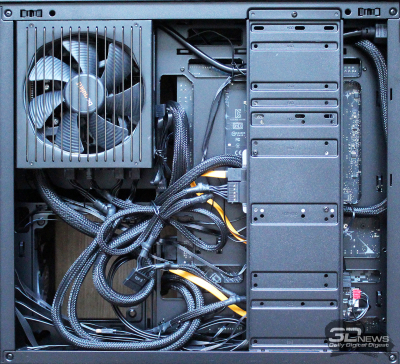

В плане кабель-менеджмента SAMA S50 Black также весьма дружелюбен к пользователю: много отверстий для пропуска кабелей, рядом с которыми размещены петли для стяжек. Расстояние от обратной стороны поддона материнской платы до боковой стенки в этой модели составляет 47 мм, поэтому проложить всё не составит труда. В нашем случае только для проведения тестов корпуса эстетичного кабель-менеджмента не требовалось, поэтому в SAMA S50 Black получилась вот такая вот сборка.

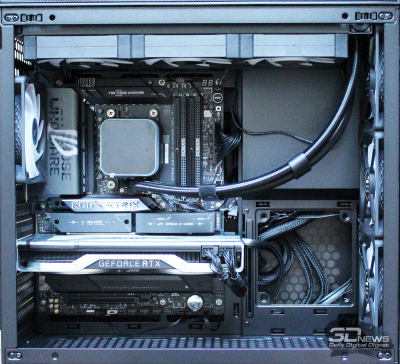

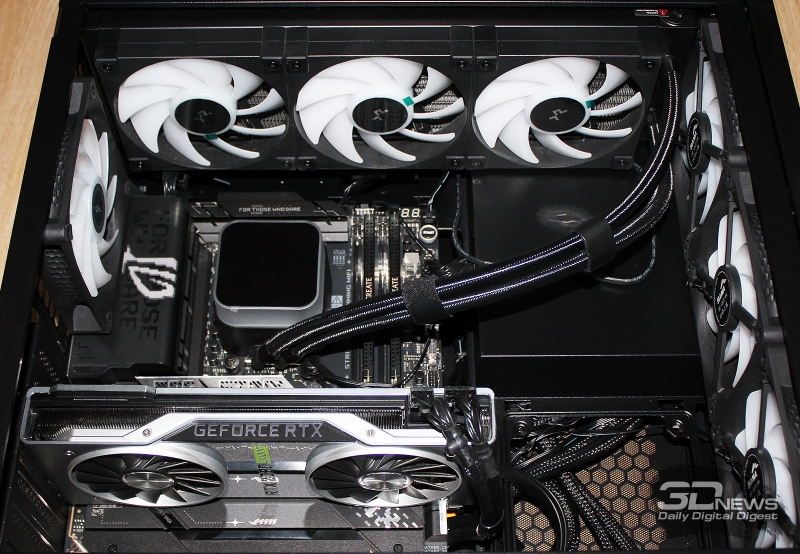

Мы особо не старались, поскольку всё равно систему сразу же разбирать после тестов, но и в нашем случае, как видите, получилось довольно неплохо.

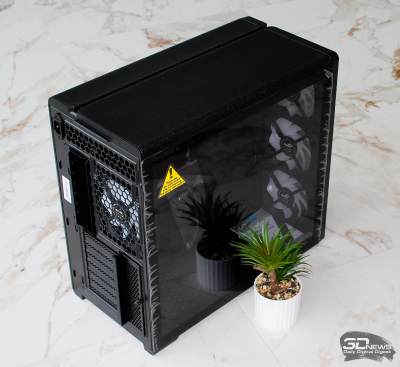

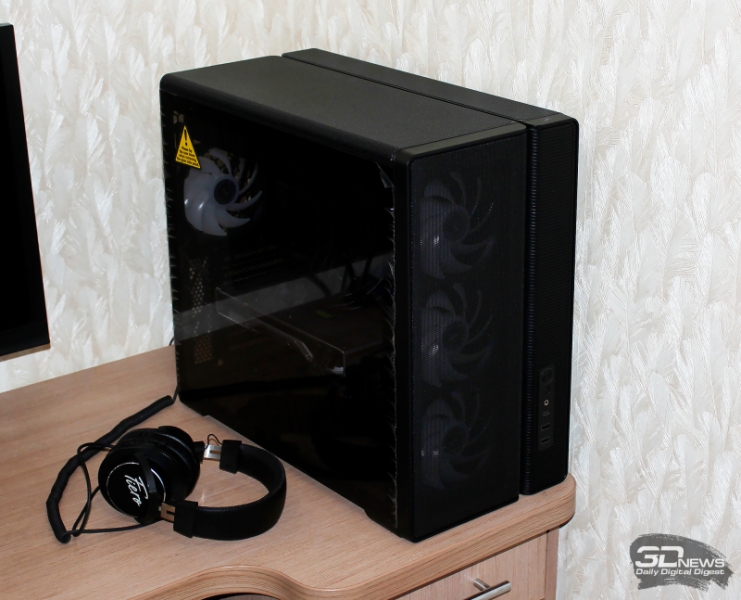

На столе SAMA S50 Black выглядит компактно и скромно, но не банально, поскольку стеклянная панель над рабочей зоной и сетчатые передняя и верхняя панели с разделительной полосой придают корпусу оригинальный вид.

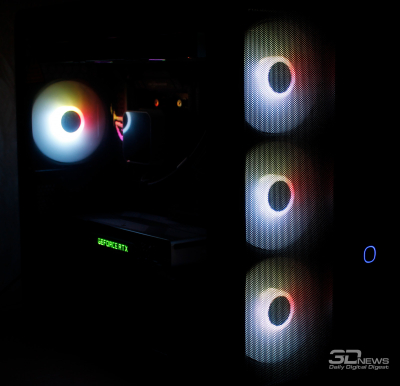

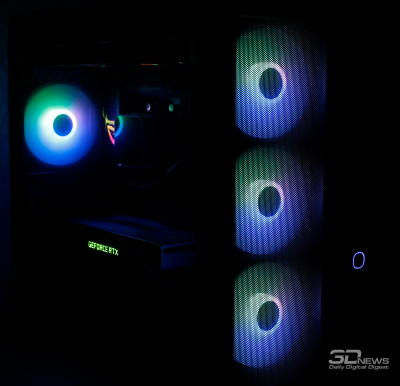

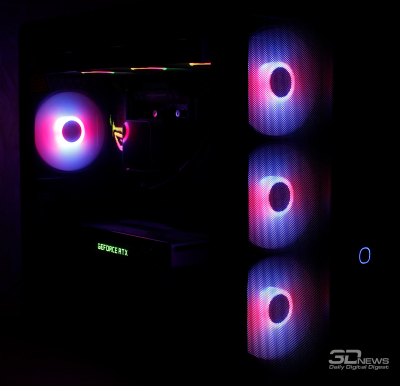

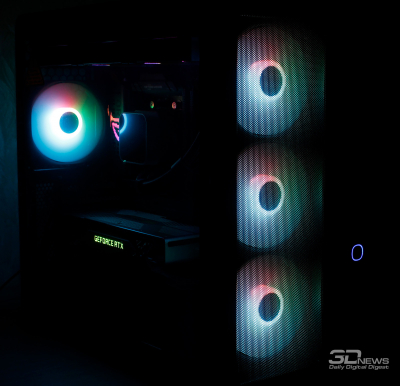

Корпусные вентиляторы оснащены красивой синхронизируемой подсветкой, которая делает корпус весьма притягательным (особенно в ночное время).

Отдельно отмечу кнопку включения с контурной подсветкой: из-за её размещения на передней панели сбоку создаётся впечатление, что она как бы висит в воздухе отдельно от корпуса. Действительно необычно.

⇡#Конфигурация, методика и тестирование

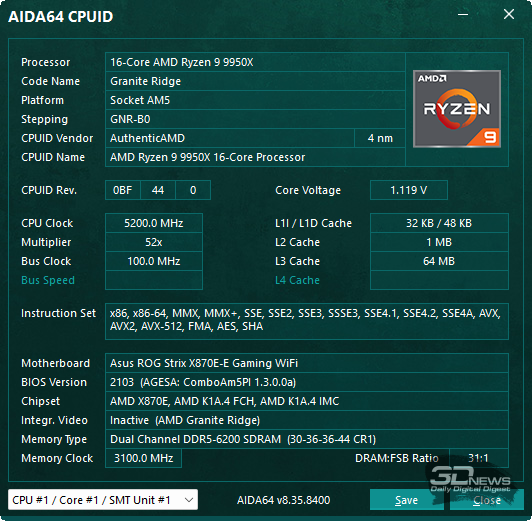

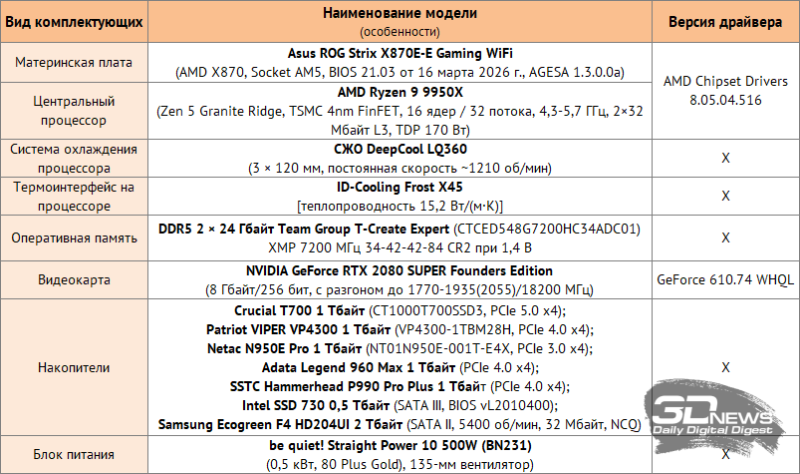

Оценка эффективности охлаждения компонентов в корпусе SAMA S50 Black и его уровня шума была проведена на тестовой конфигурации, приведённой в таблице.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель ядер – 51, частота – 5,1 ГГц, напряжение Vcore – 1,075-1,080 В. В BIOS материнской платы Asus был выставлен восьмой (максимальный) уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

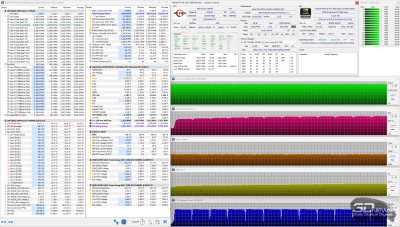

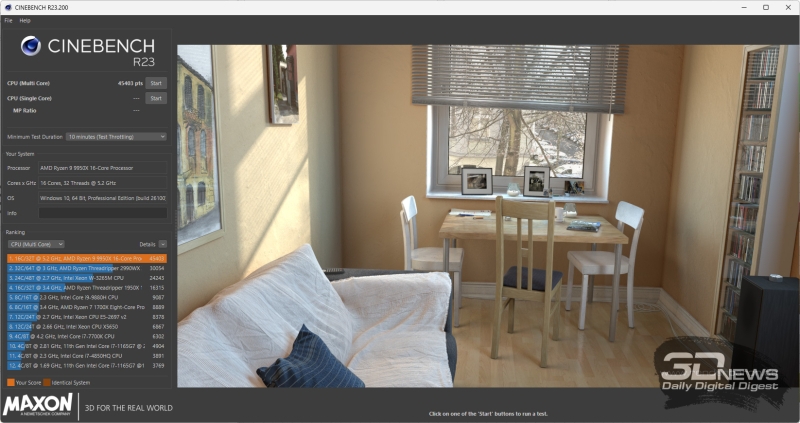

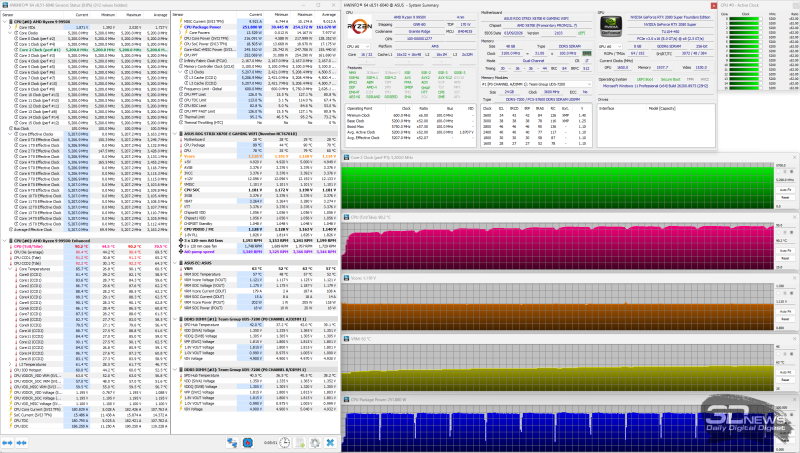

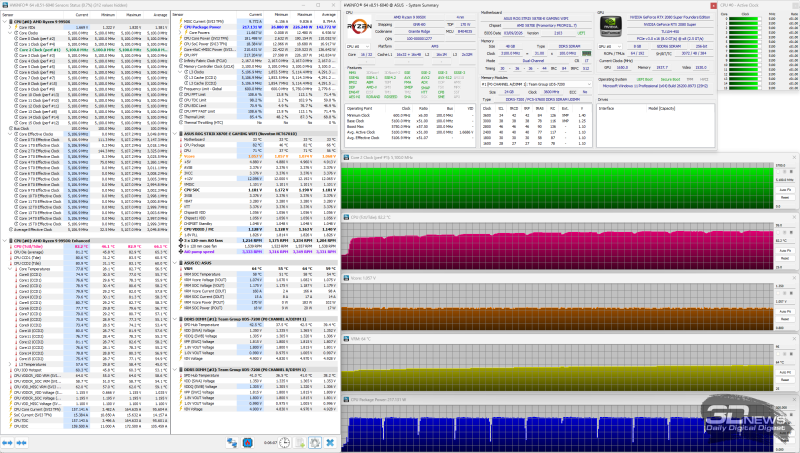

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 225–230 ватт. Эффективная частота оперативной памяти была зафиксирована на отметке 6,2 ГГц при напряжениях 1,350/1,305/1,190 В (VDD/VDDQ/VSOC), а её первичные тайминги фиксировались в значениях 30-36-36-44 CR1 с дополнительной подстройкой вторичных и третичных таймингов. Частота коммуникационной шины Infinity Fabric (FCLK) была установлена на отметке 2,167 ГГц.

Для прогрева комплектующих внутри корпуса была использована индивидуальная стресс-нагрузка для каждого отдельного компонента, поскольку именно так достигается их максимальный нагрев. Центральный процессор нагружался десятиминутным тестом Cinebench R23 в режиме «Test Throttling». Мониторинг температурных показателей выполнялся программой HWiNFO64 версии 8.51-6040.

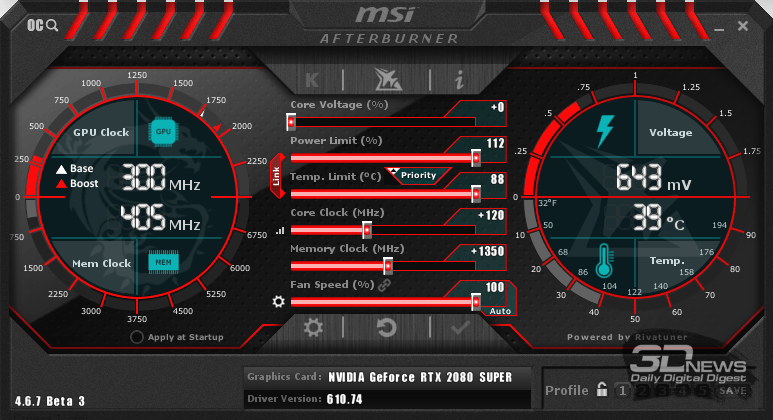

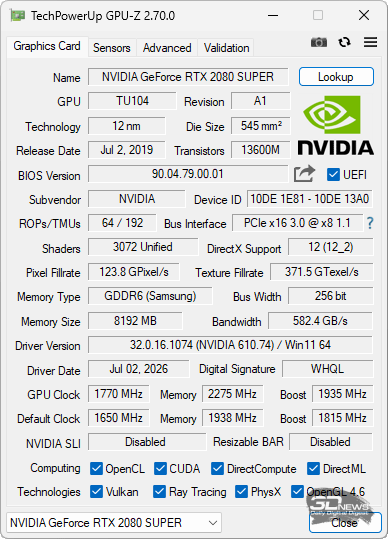

Для повышения тепловыделения видеокарта NVIDIA GeForce RTX 2080 SUPER FE была разогнана по графическому процессору на 120 МГц и по видеопамяти на 1350 МГц. Лимиты увеличены до максимальных.

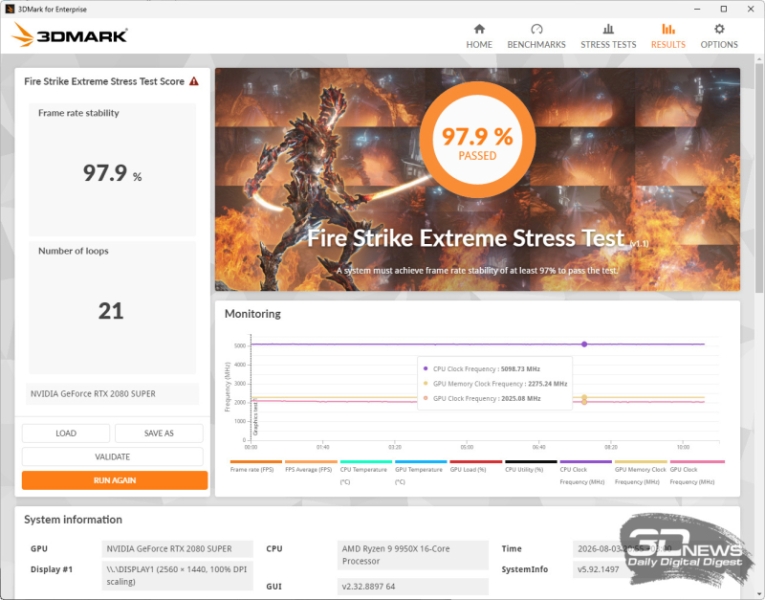

Разогнанная видеокарта нагружалась стресс-тестом Fire Strike Extreme (21 цикл) из пакета 3DMark, а для её мониторинга использовались программы GPU-Z версии 2.69.0 и новее, а также MSI Afterburner версии 4.6.7 beta 3.

Температура в помещении во время тестов контролировалась электронным термометром и колебалась в диапазоне от 26,9 до 27,6 градуса Цельсия. Уровень шума корпусов измеряется электронным шумомером «ОКТАВА-110А», зафиксированным на штативе на расстоянии 600 мм от корпуса системного блока. Добавлю, что нижняя граница измерений данного шумомера составляет 22 дБА (полная тишина).

SAMA S50 Black тестировался только с четырьмя штатными вентиляторами в четырёх скоростных режимах их работы: на максимальных 1720 об/мин, средних 1200 об/мин, условно-комфортных 1000 об/мин и тихих 800 об/мин. Сначала посмотрим, как SAMA S50 Black справляется с охлаждением центрального процессора и силовых цепей материнской платы.

На максимальной скорости штатных вентиляторов, когда уровень шума очень высокий, SAMA S50 Black обеспечивает максимальный уровень вентиляции, в результате чего температура процессора не превысила отметку 80 градусов Цельсия, а силовые цепи материнской платы ограничились скромными 55 градусами Цельсия. Это, конечно, здорово, но с практической точки зрения малополезно. В более приемлемом для домашних условий эксплуатации режиме на скорости 1200 об/мин корпус также обеспечивает достаточный для работы СЖО приток свежего воздуха и температуры процессора возрастают всего на пару градусов Цельсия, а VRM – на семь градусов, но по-прежнему находятся у не вызывающих даже минимальных опасений значений (62 градуса Цельсия в пике). Интересно, что при дальнейшем снижении скорости корпусных вентиляторов до комфортных 1000 об/мин и тихих 800 об/мин рост температур как процессора, так и VRM материнской платы практически не фиксируется (в пределах одного градуса Цельсия), в том числе и при продлённой до получаса нагрузке.

Кроме этого, мы провели ещё один тест на фиксированной частоте процессора 5,2 ГГц при напряжении 1,120 В с максимальным тепловыделением по данным HWiNFO64 255 ватт.

Несмотря на тот факт, что скорость корпусных вентиляторов SAMA S50 Black в этом тестировании была установлена на максимум, температуры процессора за короткий промежуток времени превысили отметку 90 градусов Цельсия.

В такой ситуации проводить дополнительные тесты в других режимах корпусных вентиляторов не имеет смысла, но всё же отметим, что по эффективности охлаждения процессора и VRM материнской платы SAMA S50 Black показал себя чуть лучше, чем недавний DeepCool CG590U 5F.

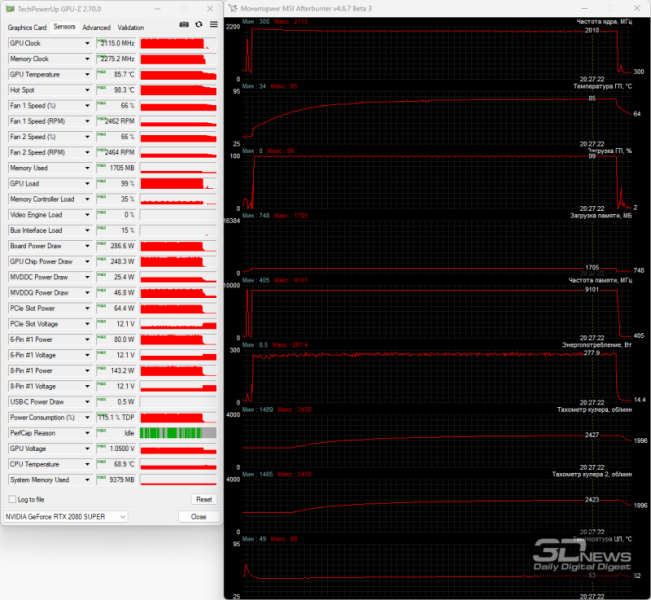

Теперь проверим возможности SAMA S50 Black при охлаждении видеокарты. В этот раз тестируем её только при автоматической регулировке скорости вентиляторов системы охлаждения.

На максимальных оборотах корпусных вентиляторов SAMA S50 Black температура графического процессора повысилась до 80,2 градуса Цельсия (92,2°C по Hot Spot), а на минимальных 800 об/мин она составила 82,2 градуса Цельсия (94,6°C по Hot Spot). Итого: всего пара градусов Цельсия при колоссальной разнице в уровне шума между этими режимами. В очередной раз отметим, что с какими-нибудь GeForce RTX 5080/5090 с тепловыделением под 550 ватт ситуация может быть иной, хотя мне сложно представить себе пользователя, устанавливающего такие видеокарты в компактный и недорогой SAMA S50 Black.

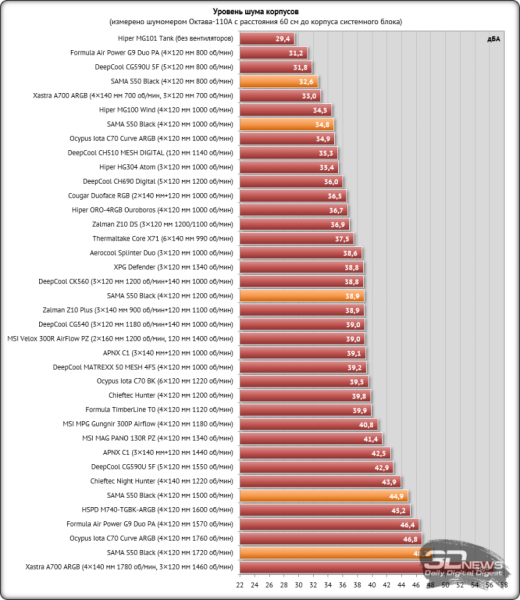

Уровень шума SAMA S50 Black был измерен в пяти режимах работы его штатных вентиляторов и приведён на следующей сравнительной диаграмме.

48,2 дБА подтверждают наши впечатления о высоком уровне шума SAMA S50 Black на максимальных оборотах вентиляторов. При уменьшении до 1500 об/мин уровень шума снижается незначительно, а вот на 1200 об/мин уже можно находиться рядом с корпусом без серьёзной нагрузки на уши. Но наиболее комфортными и тихими вполне закономерно стали, соответственно, 1000 и 800 об/мин, при которых корпус не будет напоминать о себе в комнате, если, конечно, остальные комплектующие в нём не шумят.

⇡#Выводы

SAMA S50 Black выделяется размещением блока питания в необычном отсеке, в результате чего удалось уменьшить высоту корпуса без потерь во вместительности. Правда, при этом длина самого блока питания не должна превышать 180 мм, что накладывает ограничения на общее энергопотребление системы (мощные БП, как правило, длиннее).

Но это, пожалуй, единственный момент, который как-то сужает область использования этого корпуса. В него можно установить видеокарты длиной до 410 мм и процессорные кулеры высотой до 165 мм, системы жидкостного охлаждения с 360-мм радиаторами, четыре накопителя и одиннадцать 120-мм вентиляторов. Предусмотрены фильтры от пыли, есть поддержка материнских плат с обратным расположением коннекторов, развитая система кабель-менеджмента, а для красоты – вентиляторы с подсветкой и боковая панель из закалённого стекла. В сухом остатке у SAMA получился достойный корпус, заслуживающий внимания при сборке домашней системы.
