Zalman — один из старейших брендов на рынке ATX-блоков питания, а модель ZM1000-TMX2SE представляет серию TeraMax II, рассчитанную на мощные игровые и рабочие ПК, но без излишеств, влияющих на цену устройства.
⇡#Технические характеристики, конструкция, цена

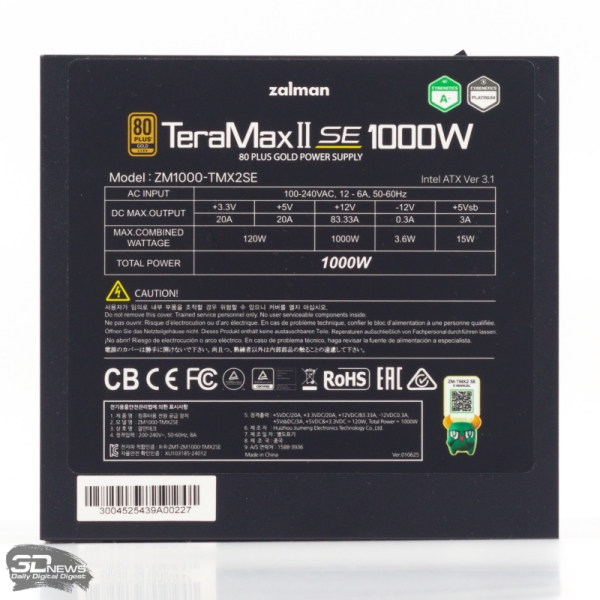

Герой обзора соответствует стандарту 80 PLUS Gold и получил сертификат ATX v3.1 Pass от лаборатории Cybenetics. Последний удостоверяет, что блок питания выдержит кратковременное превышение мощности разъема 12V-2×6 на 200, а общей мощности БП — на 100 %.

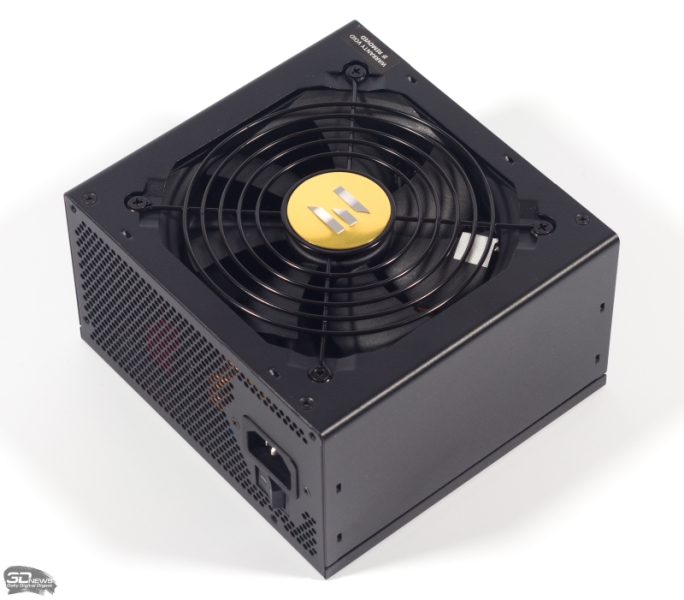

Корпус Zalman TeraMax II SE 1000W насчитывает всего 140 мм в глубину. Вентилятор типоразмера 120 мм вращается непрерывно — полупассивный режим охлаждения не предусмотрен.

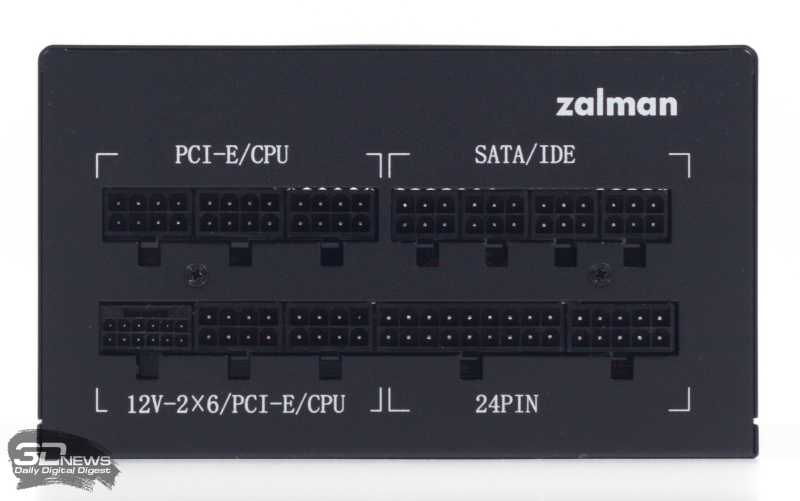

Помимо выхода 12V-2×6, сконфигурированного на 600 Вт, блок питания имеет пять универсальных 12-вольтовых разъемов.
| Тип кабеля | Количество кабелей | Конечных разъемов на кабеле | Длина до первого разъема, мм | Сечение проводников |
|---|---|---|---|---|
| 24-контактный | 1 | 1 | 600 | 18AWG |
| EPS12V | 2 | 1 (2 × ATX12V) | 700 | 18AWG |
| 12V-2×6 | 1 | 1 | 600 | 16AWG/26AWG |
| PCI Express (6+2) | 2 | 1 | 550 | 18AWG |
| PCI Express (6+2) | 1 | 2 | 550 | 18AWG |
| SATA | 3 | 4 | 500 | 18AWG |
| Molex + FDD | 1 | 3 × Molex + 1 × FDD | 500 | 18/22AWG |

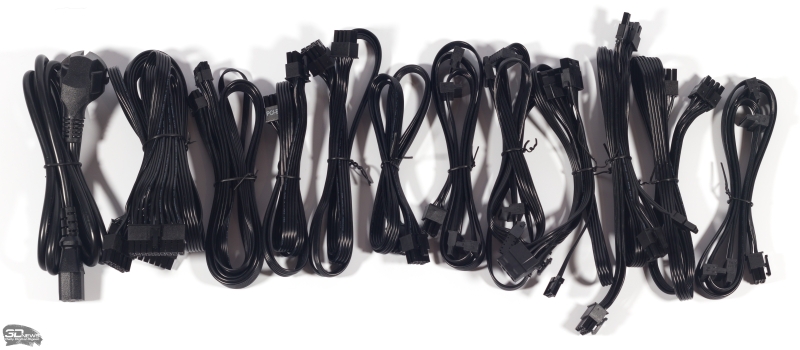

К Zalman TeraMax II SE 1000W прилагаются обычные кабели без имитации тканевой оплетки. Площадь сечения основных проводников соответствует 18AWG — за исключением кабеля 12+4, где используются проводники сечением 16AWG. В комплект также входят четыре кабеля с большим количеством штекеров Molex, SATA и даже одним разъемом питания FDD. К магниту кабели не притягиваются.
Производитель дает на блок питания гарантию в 7 лет, а минимальная стоимость Zalman TeraMax II SE 1000W в период работы над обзором была равна 13 536 руб.
⇡#Внутреннее устройство

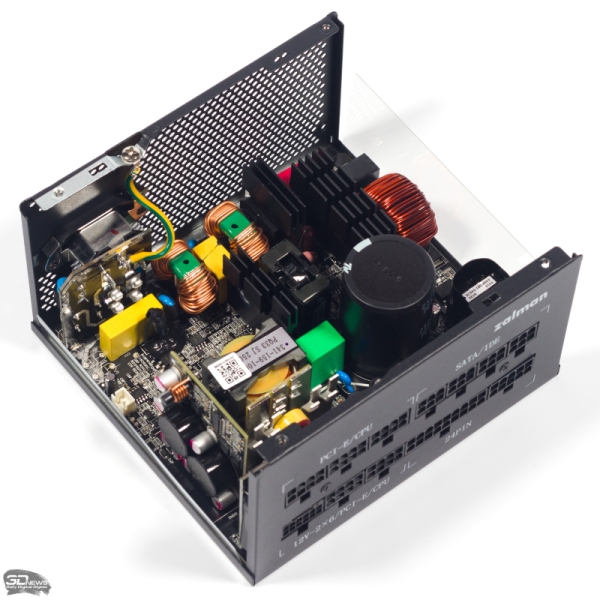

OEM-платформа Zalman TeraMax II SE 1000W является разработкой малоизвестной в этом амплуа компании Huizhou Jiumeng Electronics Technology.

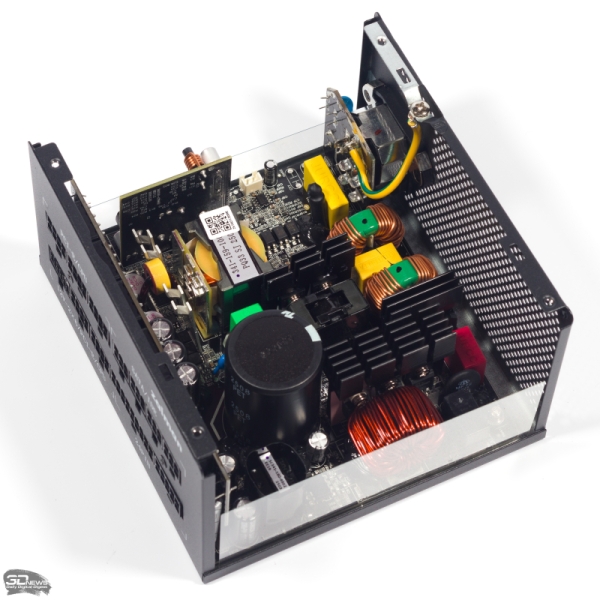

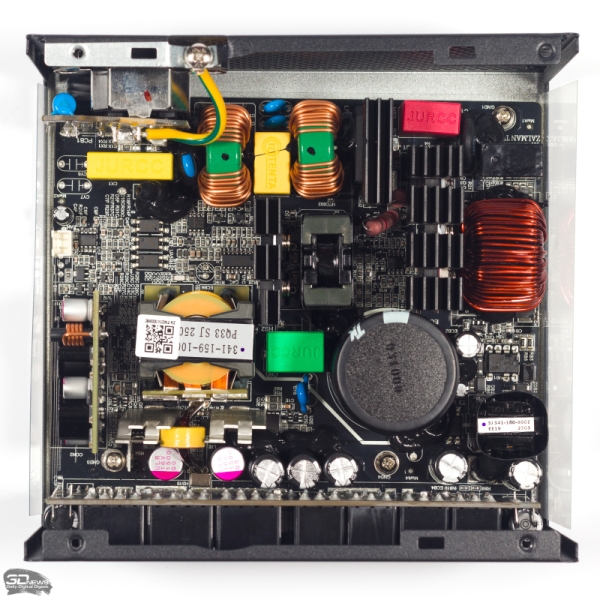

Схемотехника устройства типична для современного БП «золотой» категории. На входе расположен двухкаскадный фильтр ЭМП, плавкий предохранитель, варистор для защиты от последствий импульсного перенапряжения и схема компенсации пускового тока на основе NTC-термистора и реле.

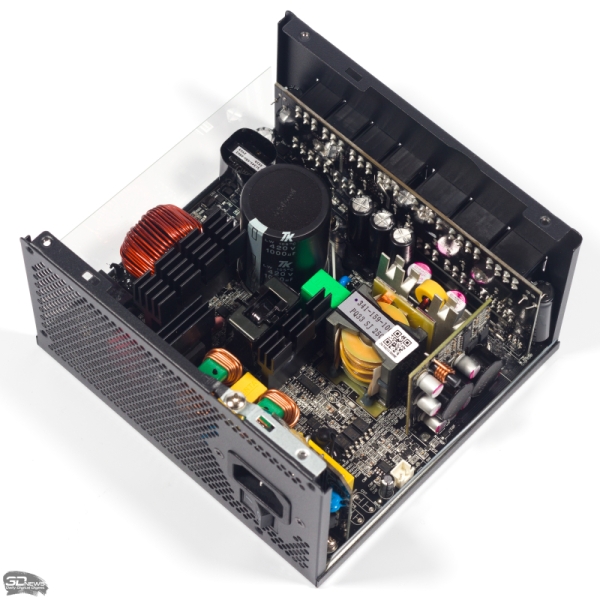

Основной преобразователь устроен по полумостовой топологии с LLC. На вторичной стороне применяются синхронные выпрямители. Малые линии 3,3 и 5 В формируются преобразователями постоянного тока из линии 12 В.
Большой конденсатор в цепи активного PFC изготовлен японской фирмой Toshin Kogyo. Кстати, он имеет емкость 1 000 мкФ — больше, чем во многих других киловаттниках. Остальные электролитические конденсаторы — китайские, производства Samxon.

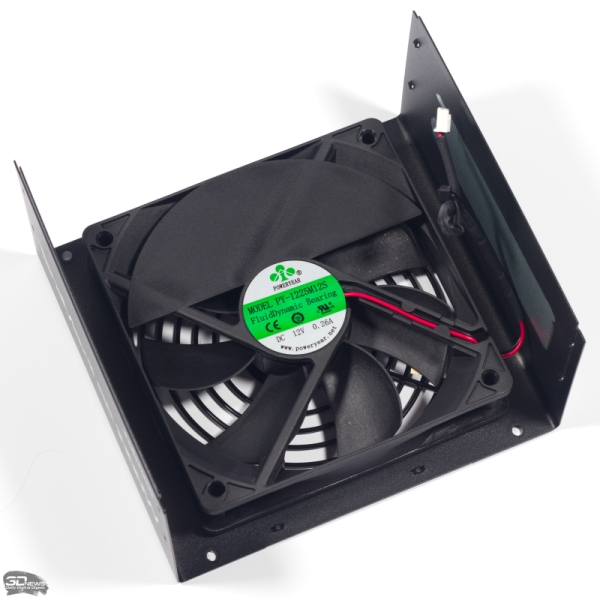

Вентилятор, охлаждающий начинку блока питания, работает на гидродинамическом подшипнике и предоставлен компанией Poweryear — как и платформа Huizhou Jiumeng Electronics Technology, это тоже нечастый выбор для компьютерного БП.
⇡#Методика тестирования

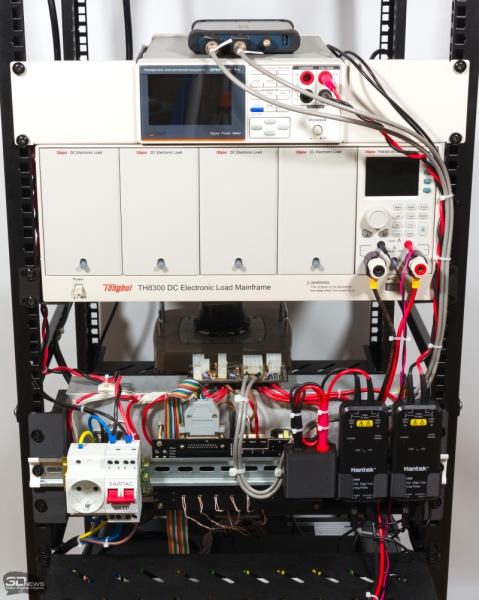

Оборудование:
- многоканальная электронная нагрузка PSU-Test-950W от компании МикроДип: четыре канала с током вплоть до 30 А для линий 12, 5 и 3,3 В, канал с током вплоть до 5 А для линии дежурного питания 5 В (максимальная совокупная мощность — 994 Вт);
- шасси для электронных нагрузок Tonghui TH8300 и модульная нагрузка Tonghui TH8305-80-80 мощностью 500 Вт для линии 12 В;
- измеритель мощности GW Instek GPM-78213;
- осциллограф OWON VDS1022I;
- высоковольтные изолированные дифференциальные щупы Hantek HT8050;
- резистивные (т.н. Z0) щупы: коаксиальный кабель RG-58, резистор 455 Ом последовательно, оконечное согласование 50 Ом;
- ИБП Ippon Innova RTB 3000 в режиме постоянной частоты как квазиэталонный источник питания (U ≈ 230 В, f ≈ 50 Гц, крест-фактор ≈ 1,45, КНИ ≈ 1,48 %). К ИБП не подключены какие-либо другие потребители помимо испытуемого устройства;
- лазерный тахометр DT2234A.
Процедура тестирования многолинейных блоков питания стандарта ATX включает следующие испытания.
Режим ожидания
Сигнал PS_ON# неактивен, отсутствует нагрузка на линию дежурного питания 5 В.
Измеряемые параметры:
- коэффициент полезного действия;
- коэффициент мощности.
Нагрузка на линию дежурного питания 5 В
Сигнал PS_ON# неактивен, мощность линии дежурного питания 5 В варьирует от 1 Вт до максимальной величины (в пределах спецификаций испытуемого устройства) с шагом 1 Вт.
Измеряемые параметры:
- коэффициент полезного действия;
- коэффициент мощности;
- напряжение линии дежурного питания 5 В.
Стандарт ATX допускает отклонение напряжения линии дежурного питания 5 В от эталона на величину от −5 до +5 %.
Перекрестная нагрузка
Целью кросс-нагрузочного тестирования является измерение рабочих параметров испытуемого устройства при множестве различных комбинаций мощности потребителей на линиях 12, 5 и 3,3 В. Выполняются следующие разновидности кросс-нагрузочных тестов:
- максимальная перекрестная нагрузка: максимальный ток (в пределах спецификаций испытуемого устройства и электронных нагрузок) линии 5 В, а затем 3,3 В — с нулевым и с максимальным током линии 12 В;
- перекрестная нагрузка в широком диапазоне: мощность линии 12 В варьирует с шагом 100 Вт, а совокупная мощность линий 5 и 3,3 В — с шагом 20 Вт. Для достижения максимальной мощности (в пределах спецификаций испытуемого устройства и электронных нагрузок) могут вводиться дополнительные шаги. Токи на линиях 5 и 3,3 В равны.
Измеряемые параметры:
- коэффициент полезного действия;
- коэффициент мощности;
- скорость вращения вентилятора испытуемого устройства (если блок питания имеет полупассивный режим охлаждения, он всегда включается);
- напряжение линий 12, 5 и 3,3 В.
Стандарт ATX, начиная с версии 3.0, допускает отклонение напряжения 12 В от эталона на величину от −7 до +5 %, а линий 5 и 3,3 В — от −5 до +5 %.
Пульсации напряжения постоянного тока
Тестирование выполняется при следующих условиях:
- максимальная мощность (в пределах спецификаций испытуемого устройства и электронных нагрузок) линий 12 В и дежурного питания 5 В;
- максимальная мощность (в пределах спецификаций испытуемого устройства и электронных нагрузок) линии 5 В и дежурного питания 5 В. Остаток номинальной мощности испытуемого устройства исчерпывается сперва за счет линии 3,3 В, затем за счет линии 12 В;
- максимальная мощность (в пределах спецификаций испытуемого устройства и электронных нагрузок) линии 3,3 В и дежурного питания 5 В. Остаток номинальной мощности испытуемого устройства исчерпывается сперва за счет линии 5 В, затем за счет линии 12 В.
При помощи осциллографа с полосой пропускания 26 МГц и резистивных щупов производится измерение размаха пульсаций напряжений в течение 100 с. Согласно процедуре измерения пульсаций в блоках питания стандарта ATX параллельно с нагрузкой к каждой из линий подключен электролитический конденсатор емкостью 10 мкФ и керамический конденсатор емкостью 0,1 мкФ.
Результатом теста является максимум полученных значений для каждой линии при тестовых условиях. Допустимый размах пульсаций на линии 12 В составляет 120 мВ, а на других линиях — 50 мВ.
Удержание напряжения постоянного тока после обрыва питания
Устанавливается максимальная мощность линии 12 В и максимальная совокупная мощность линий 5 и 3,3 В (в пределах спецификаций испытуемого устройства и электронных нагрузок). Затем питание испытуемого устройства отключается рубильником, а с помощью осциллографа измеряется промежуток времени между последним нулевым значением напряжения переменного тока и моментом, когда напряжение линии 12 В опустилось до минимально приемлемой величины (11,16 В) — hold-up time.
Стандарт ATX вплоть до версии 3.0 предъявляет требование в 17 мс к hold-up time под максимальной нагрузкой на блок питания. В стандарте ATX 3.1 это значение понижено до 12 мс, а 17 мс являются рекомендательной величиной под нагрузкой в 80 % номинальной мощности.
Скорость вращения вентилятора
В ходе всех тестов перекрестной нагрузки измеряется скорость вращения вентилятора испытуемого устройства. Результаты фиксируются после стабилизации скорости при каждом изменении мощности нагрузки.
Источники
- ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide
- Intel Desktop Platforms Power Supply Test Plan
- The Complete Cybenetics Test Protocol, Including Energy Efficiency, Output Noise, And Overall Performance Calculation of AC-DC Power Supplies
Также рекомендуем читателям нашу статью «Устройство компьютерных блоков питания и методика их тестирования». Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.
⇡#Результаты тестирования
Режим ожидания
Фантомная мощность блока питания не превышает погрешности измерения тестового прибора при настолько низком токе.
| Режим ожидания | |
|---|---|
| P (⏦), Вт | λ |
| 0,235 | 0,0032 |
Дежурное питание 5 В
Напряжение дежурного питания 5 В отклоняется от эталона не более чем на 3 %. При этом дежурный преобразователь отличается неплохим КПД около 75 %.
| Дежурное питание 5 В | ||||||
|---|---|---|---|---|---|---|
| P (задан.), Вт | U, В | I, А | P (⎓), Вт | P (⏦), Вт | КПД, % | λ |
| 5 | 5,11 | 0,95 | 4,90 | 6,50 | 75 | 0,09 |
| 10 | 5,08 | 1,95 | 9,92 | 13,08 | 76 | 0,17 |
| 15 | 5,06 | 2,95 | 14,91 | 19,82 | 75 | 0,24 |
КПД и коэффициент мощности

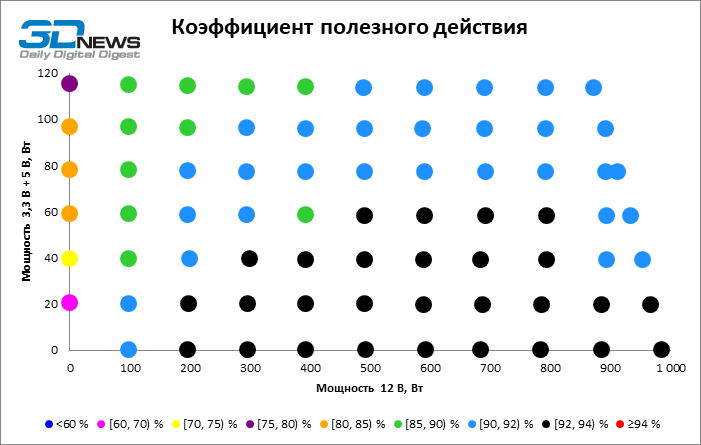

Линия 12 В продемонстрировала КПД вплоть до 94 %, но в силу потерь на преобразователях малых линий 3,3 и 5 В средний КПД по результатам тестов при различных комбинациях нагрузки составляет 90 %. В свою очередь, коэффициент мощности достигает 0,97, но в среднем — лишь 0,89.
Стабилизация напряжений

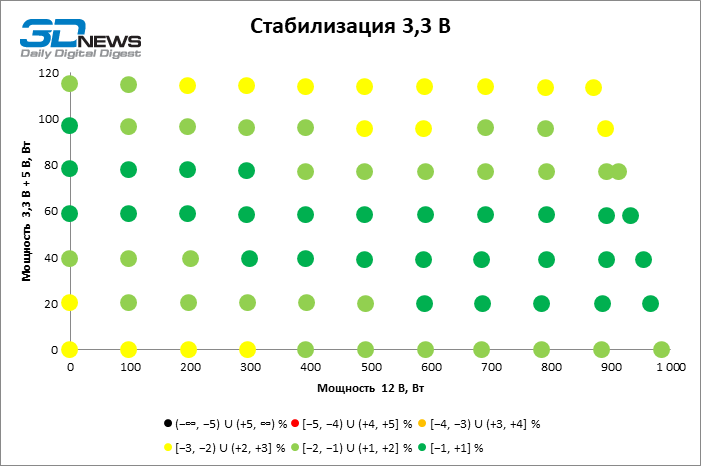

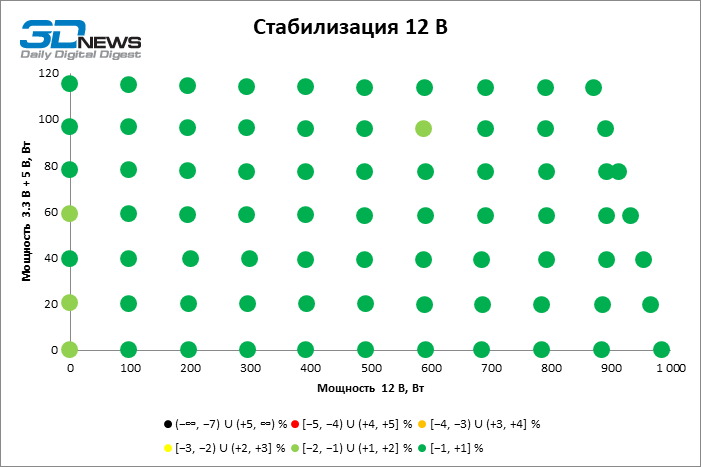

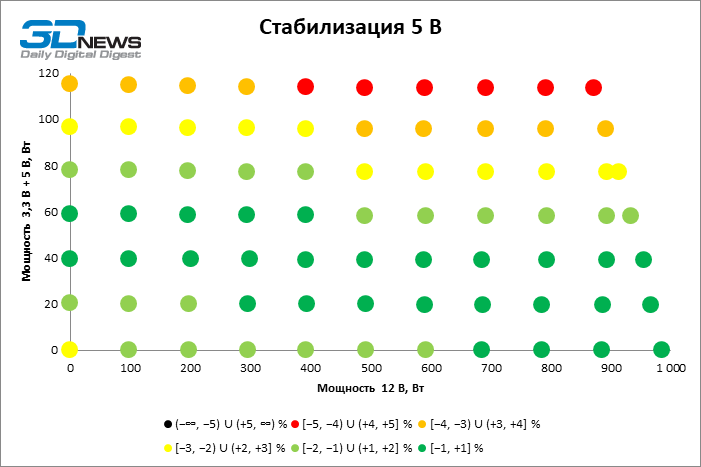

Zalman TeraMax II SE 1000W идеально стабилизирует линию 12 В. На линии 3,3 В отклонения от номинального напряжения лежат в пределах 3 %. А вот напряжение линии 5 В под высокой нагрузкой проседает до 4,76 В — у самой границы приемлемого диапазона.
| Перекрестная нагрузка | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P (задан.), Вт | 3,3 В | 5 В | 12 В 1 | 12 В 2 | 12 В 3 | P (⎓), Вт | P (⏦), Вт | КПД, % | λ | Вентилятор, об/мин | |||||
| U, В | I, А | U, В | I, А | U, В | I, А | U, В | I, А | U, В | I, А | ||||||
| 66,0 | 3,29 | 19,70 | 5,03 | 0,00 | 12,11 | 0,00 | 12,11 | 0,00 | 0,00 | 0,00 | 64,74 | 87,95 | 74 | 0,63 | 729 |
| 1 000,0 | 3,22 | 19,70 | 4,95 | 0,00 | 11,93 | 29,45 | 11,93 | 29,51 | 12,09 | 17,84 | 982,55 | 1 091,00 | 90 | 0,97 | 1 609 |
| 100,0 | 3,33 | 0,00 | 4,92 | 19,72 | 12,09 | 0,00 | 12,09 | 0,00 | 0,00 | 0,00 | 97,07 | 121,80 | 80 | 0,71 | 772 |
| 1 000,0 | 3,27 | 0,00 | 4,86 | 19,72 | 11,93 | 29,45 | 11,91 | 29,51 | 12,07 | 15,00 | 979,90 | 1 084,00 | 90 | 0,97 | 1 635 |
| Все тесты | |||||
|---|---|---|---|---|---|
| U (3,3 В), В | U (5 В), В | U (12 В), В | КПД, % | λ | |
| Макс. | 3,39 | 5,10 | 12,12 | 94 | 0,97 |
| Средн. | 3,29 | 4,95 | 12,03 | 90 | 0,89 |
| Мин. | 3,21 | 4,76 | 11,85 | 66 | 0,34 |
Размах пульсаций напряжения
Размах пульсаций на всех линиях Zalman TeraMax II SE 1000W лежит глубоко в допустимых границах.
| Размах пульсаций напряжения, мВ | |||
|---|---|---|---|
| 3,3 В | 5 В | 12 В | Дежурное 5 В |
| 28 | 32 | 42 | 30 |
Hold-Up Time

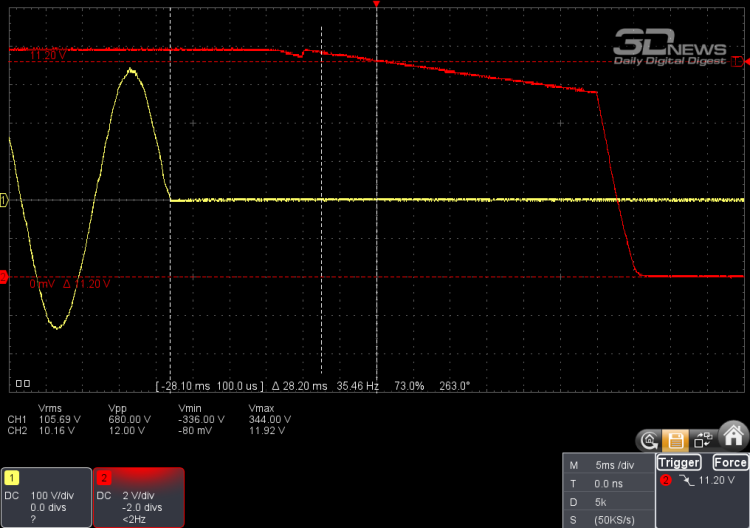

Напряжение линии 12 В остается нормальным на протяжении 28,2 мс после обрыва питания — это превосходный результат в свете требования 12 мс и рекомендательной величины 17 мс.
Скорость вращения вентилятора
Вентилятор Zalman TeraMax II SE 1000W работает непрерывно, пока активен сигнал PS_ON#. При мощности потребителей вплоть до 500 Вт блок питания довольствуется скоростью вращения меньше 800 об/мин, но под максимальной нагрузкой вентилятор разгоняется до скорости выше 1 600 об/мин.
| Скорость вращения вентилятора, об/мин | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 120 | 759 | 758 | 759 | 762 | 1 081 | 1 250 | 1 410 | 1 520 | 1 632 | Н/Д | 1 690 | |
| 100 | 750 | 750 | 752 | 754 | 943 | 1 108 | 1 297 | 1 467 | 1 580 | Н/Д | 1 666 | |
| 80 | 738 | 738 | 740 | 740 | 742 | 1 064 | 1 245 | 1 407 | 1 526 | 1 590 | 1 644 | |
| 60 | 730 | 727 | 727 | 727 | 729 | 931 | 1 170 | 1 350 | 1 490 | 1 622 | 1 653 | |
| 40 | 738 | 737 | 737 | 738 | 737 | 740 | 1 166 | 1 327 | 1 396 | 1 579 | 1 635 | |
| 20 | 733 | 733 | 732 | 733 | 732 | 732 | 1 078 | 1 251 | 1 484 | 1 589 | 1 639 | |
| 0 | 732 | 732 | 731 | 730 | 731 | 730 | 1 032 | 1 280 | 1 440 | 1 528 | 1 633 | |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | Макс. | ||
| Мощность 12 В, Вт | ||||||||||||
⇡#Выводы
Zalman TeraMax II SE 1000W — сравнительно недорогой блок питания «золотой» категории. Пусть за сумму от 13,5 тыс. руб. покупатель не получит кабели с имитацией оплетки или возможность полупассивного охлаждения, устройство сопровождается семилетней гарантией и хорошо проявило себя в тестировании. Однако потенциальным владельцам Zalman TeraMax II SE 1000W стоит иметь в виду достаточно высокую скорость вращения вентилятора под нагрузкой около 1 кВт и не лучшую (хотя все еще приемлемую) стабилизацию напряжения 5 В.
